Разъём силовой EC3 M+F (папа + мама), 25A, 14AWG
Надёжный силовой разъём EC3 для подключения аккумуляторов и электрооборудования. Подходит для кабеля 14 AWG, обеспечивает стабильную передачу тока и защиту от неправильного подключения.

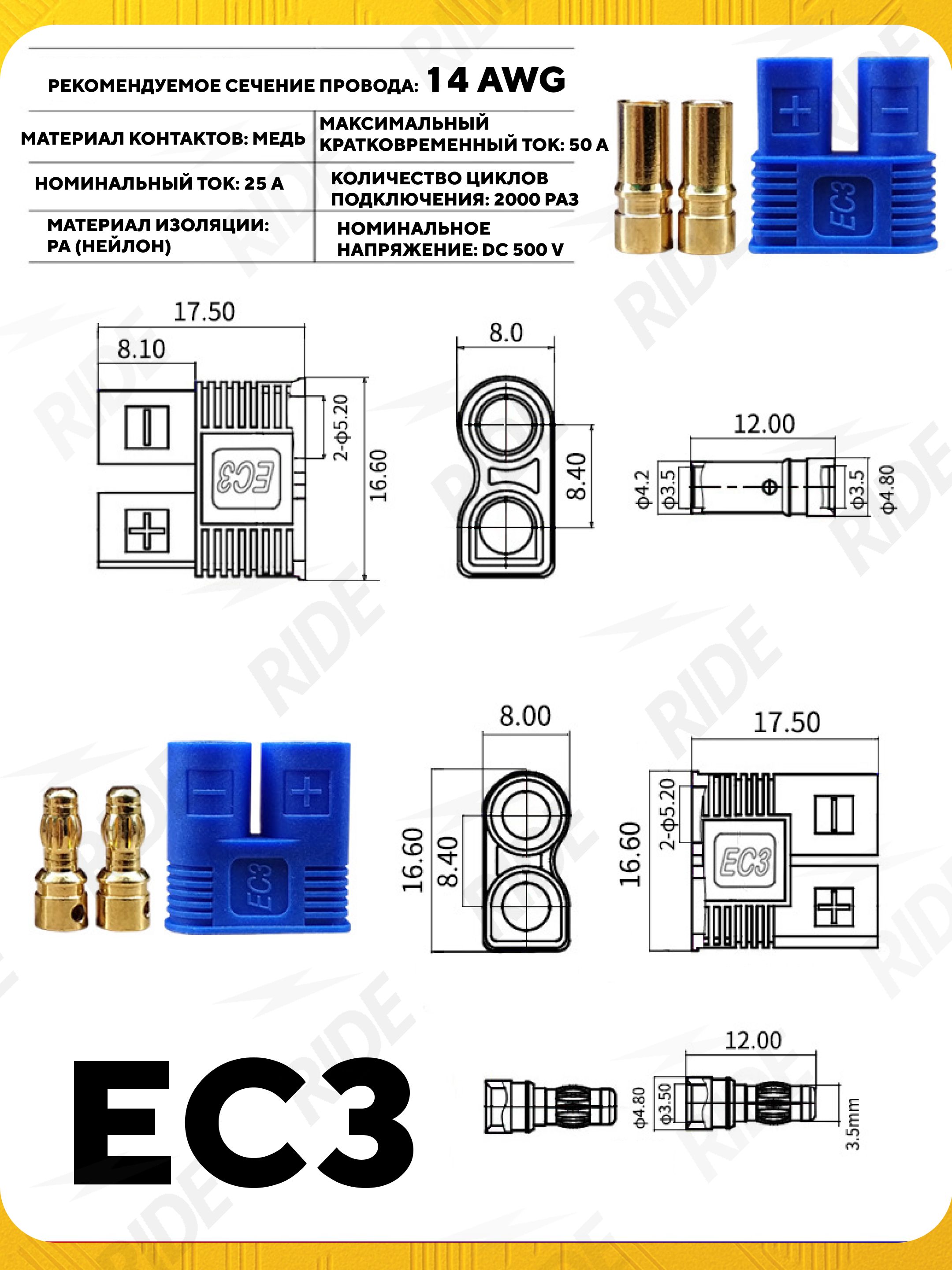

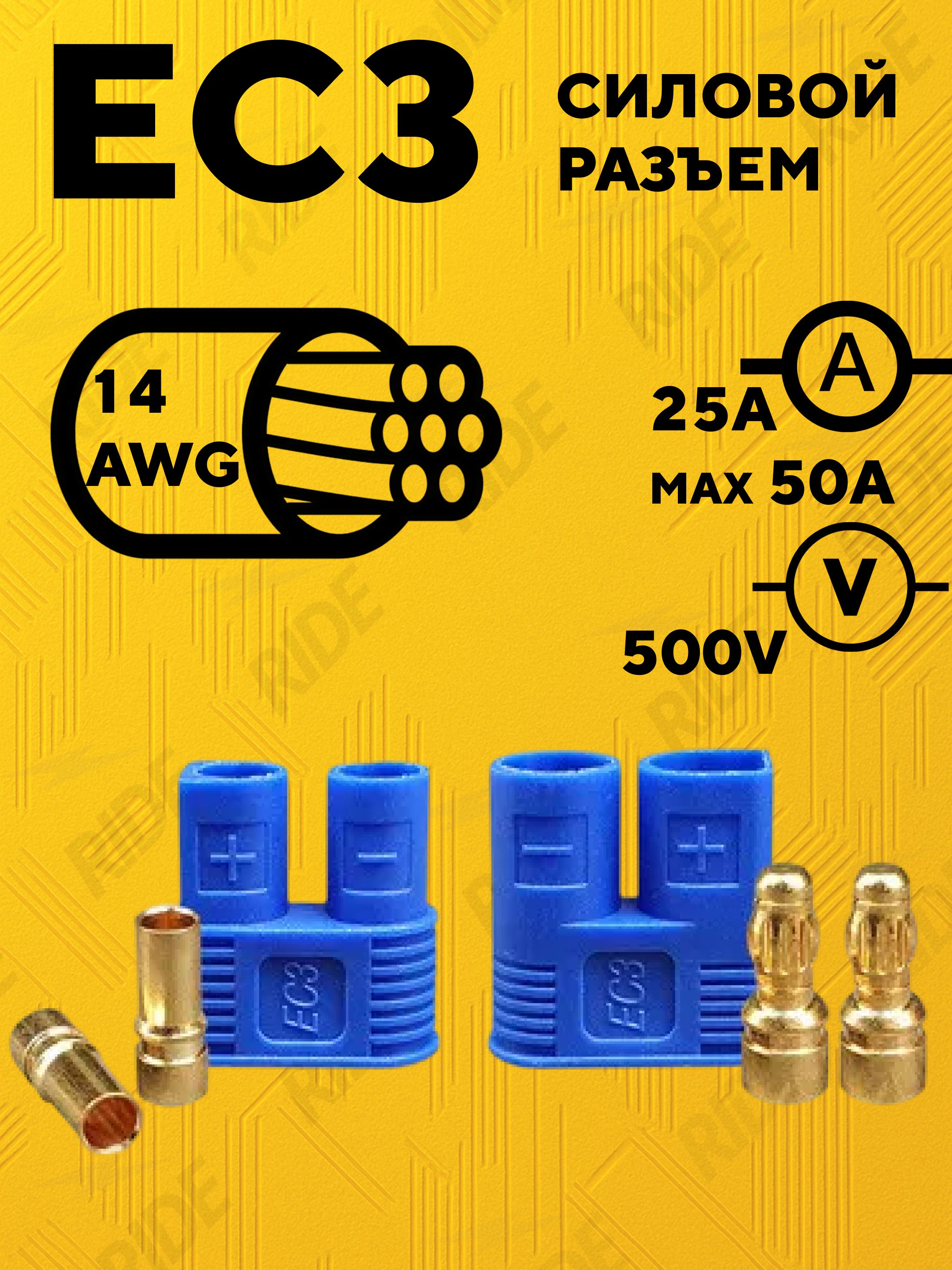

Технические характеристики:
• Номинальный ток: 25 A
• Максимальный кратковременный ток: 50 A
• Номинальное напряжение: DC 500 V
• Материал контактов: медь
• Материал корпуса: PA (нейлон)
• Количество циклов подключения: до 2000

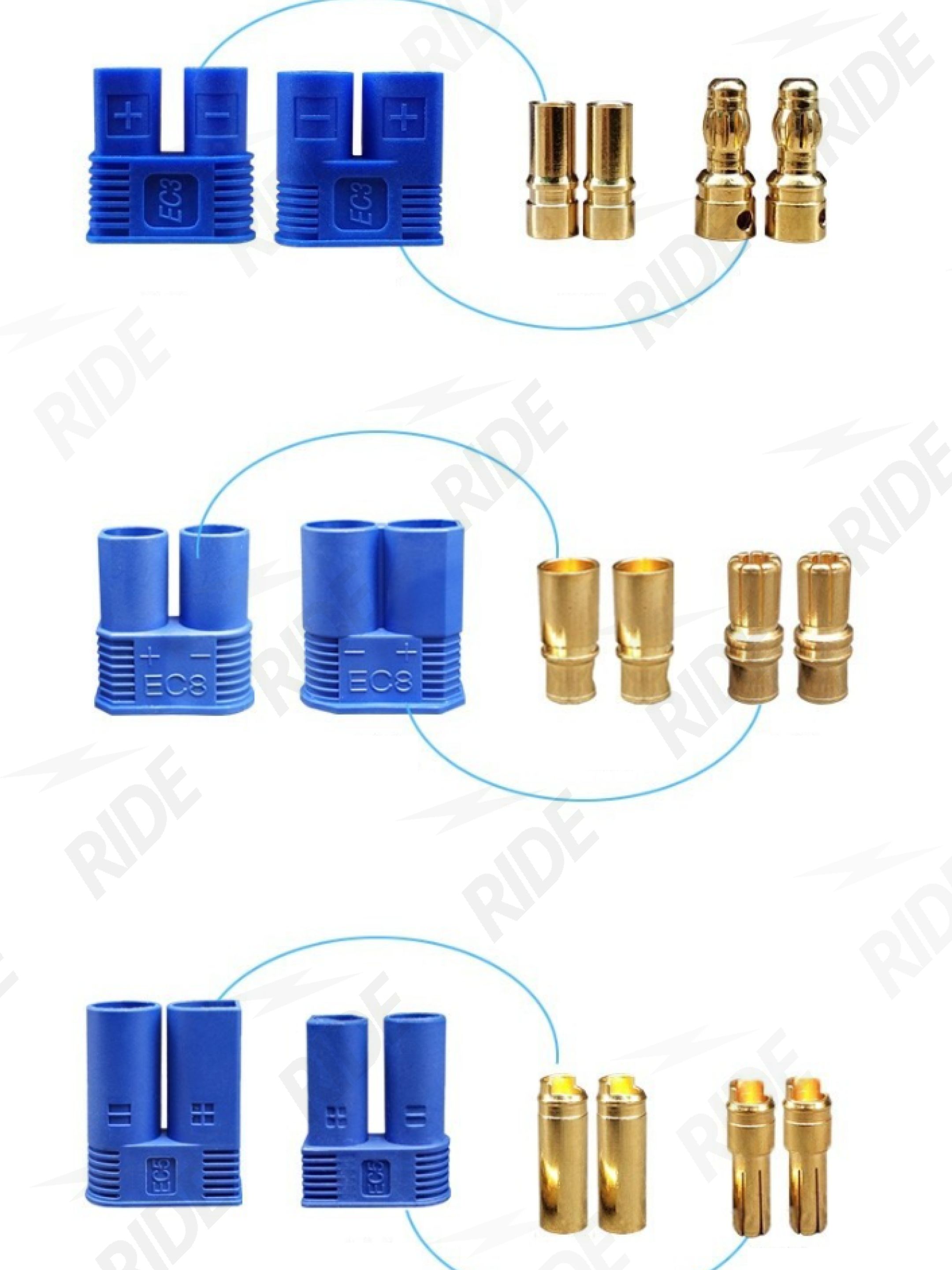

• Тип: комплект папа + мама
Конструкция и особенности:
• Корпус из прочного нейлона — упругий, износостойкий
• Клиновидная конструкция для плотной фиксации

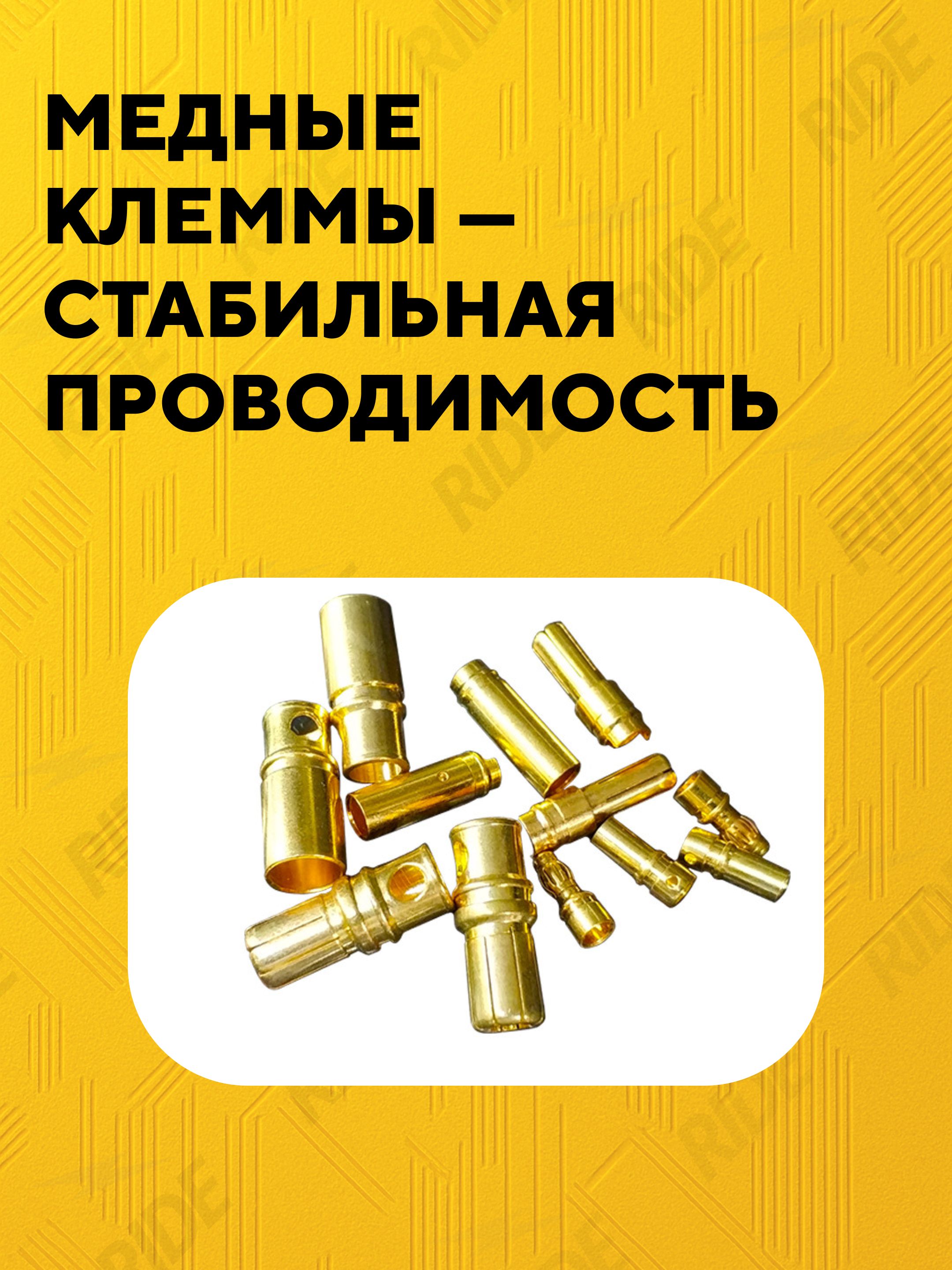

• Медные клеммы — стабильная проводимость и низкое сопротивление
• Защита от переполюсовки — разная форма контактов (круглая и полу-круглая), исключает неправильное подключение

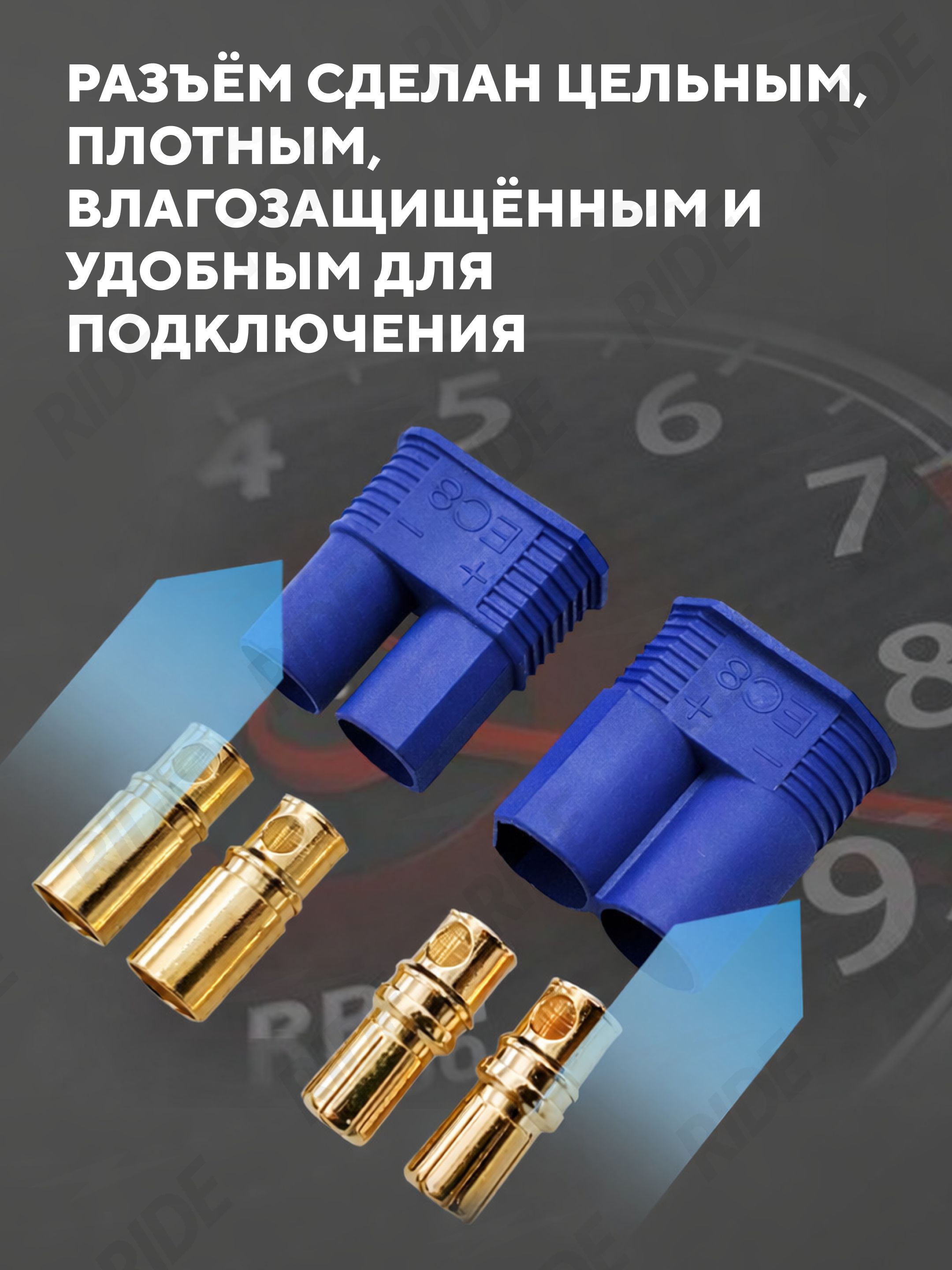

• Цельный плотный корпус — влагозащищённое и надёжное соединение

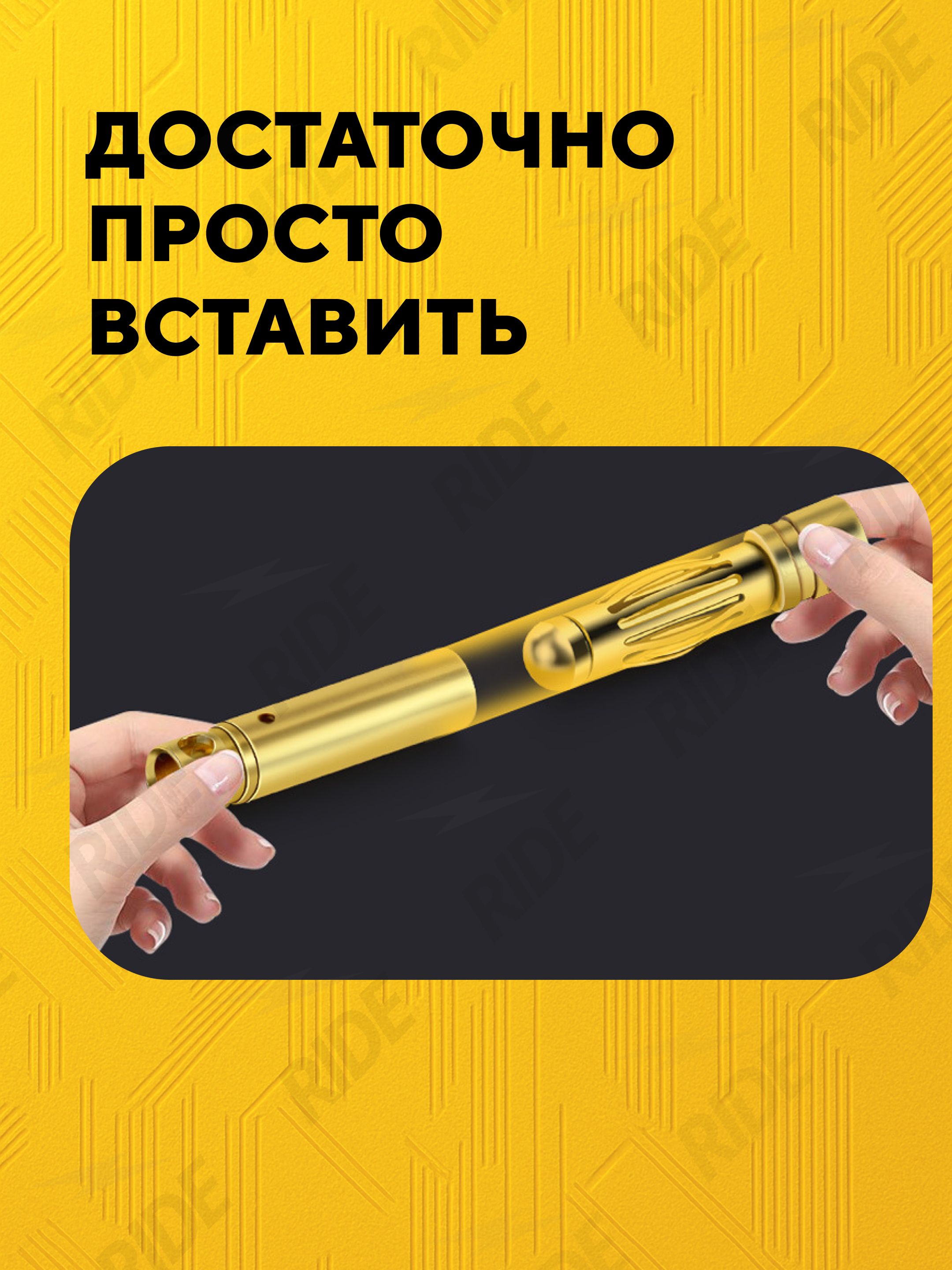

• Простая установка: клемму нужно вставить и защёлкнуть в паз

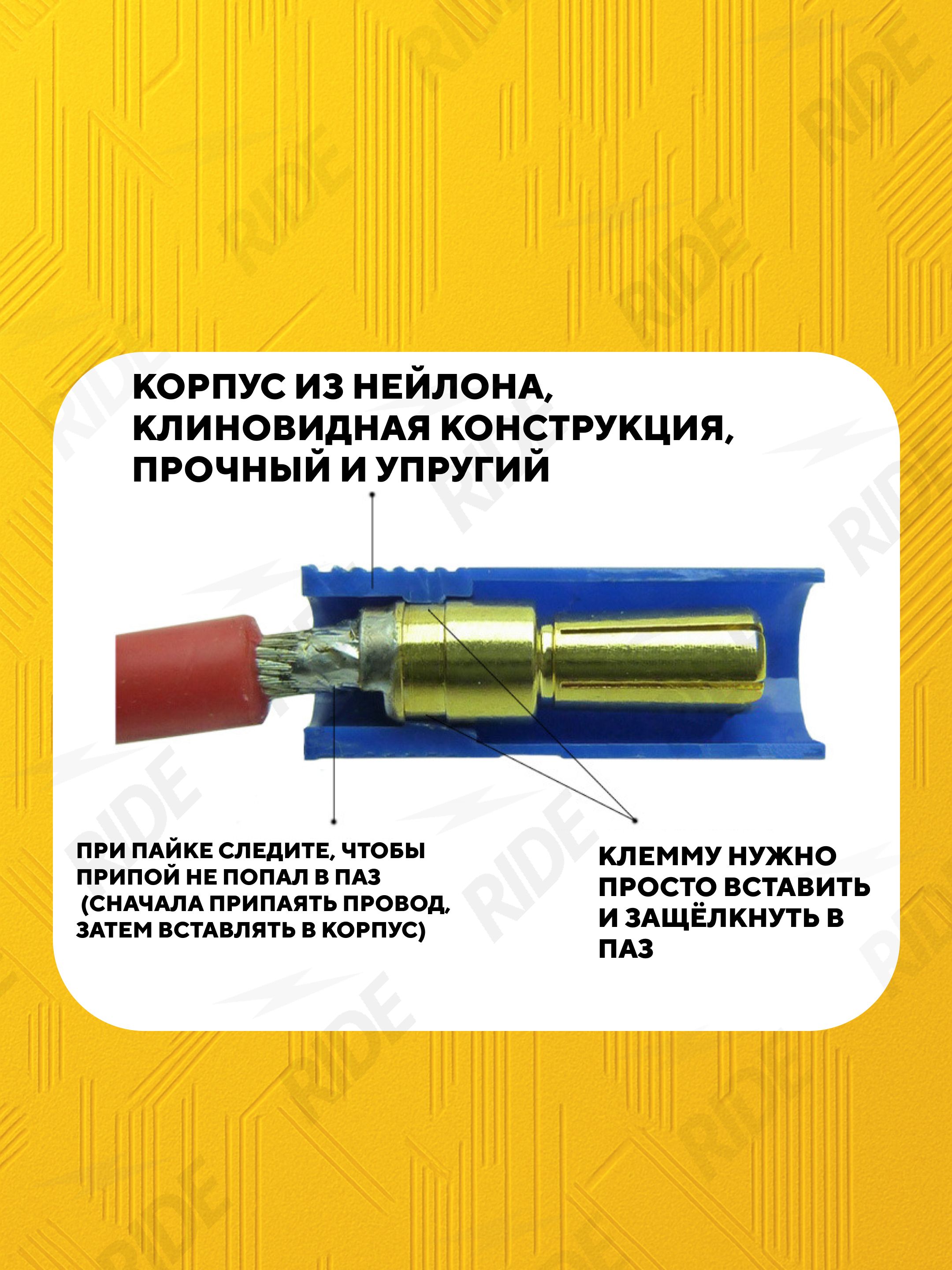

Важно при установке:
❗️ При пайке следите, чтобы припой не попадал в посадочный паз.
Правильная последовательность:
- Сначала припаять провод к клемме
- Затем вставить клемму в корпус до фиксации
Если клемма не вставляется, то возможные причины:
• Припой попал в паз
• Неправильное направление запрессовки
• Недостаточное усилие — может потребоваться давление 10–20 кг
Разъём рассчитан на плотную посадку. Если он вставлялся бы легко — он так же легко выходил бы при нагрузке. Надёжное решение для силовых соединений с высокой нагрузкой. Подходит для аккумуляторных сборок, зарядных систем и другого оборудования, где важна стабильность контакта и безопасность подключения.
