Разъём силовой EC5 M+F (папа + мама), 50A, 10AWG
Усиленный силовой разъём EC5 для подключения аккумуляторов и мощного электрооборудования. Отличается увеличенными размерами по сравнению с EC3 и рассчитан на более высокие токовые нагрузки.

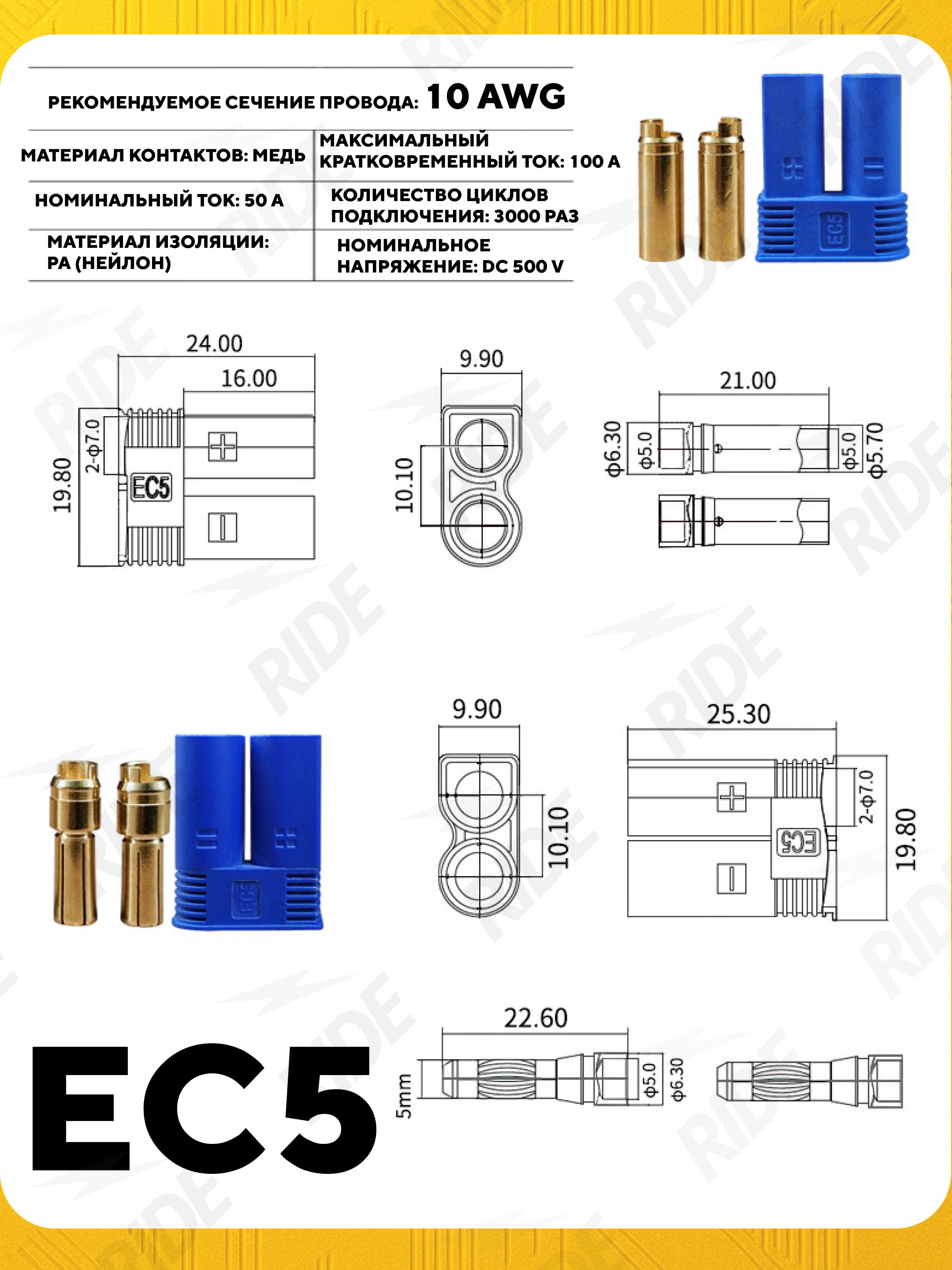

Технические характеристики:

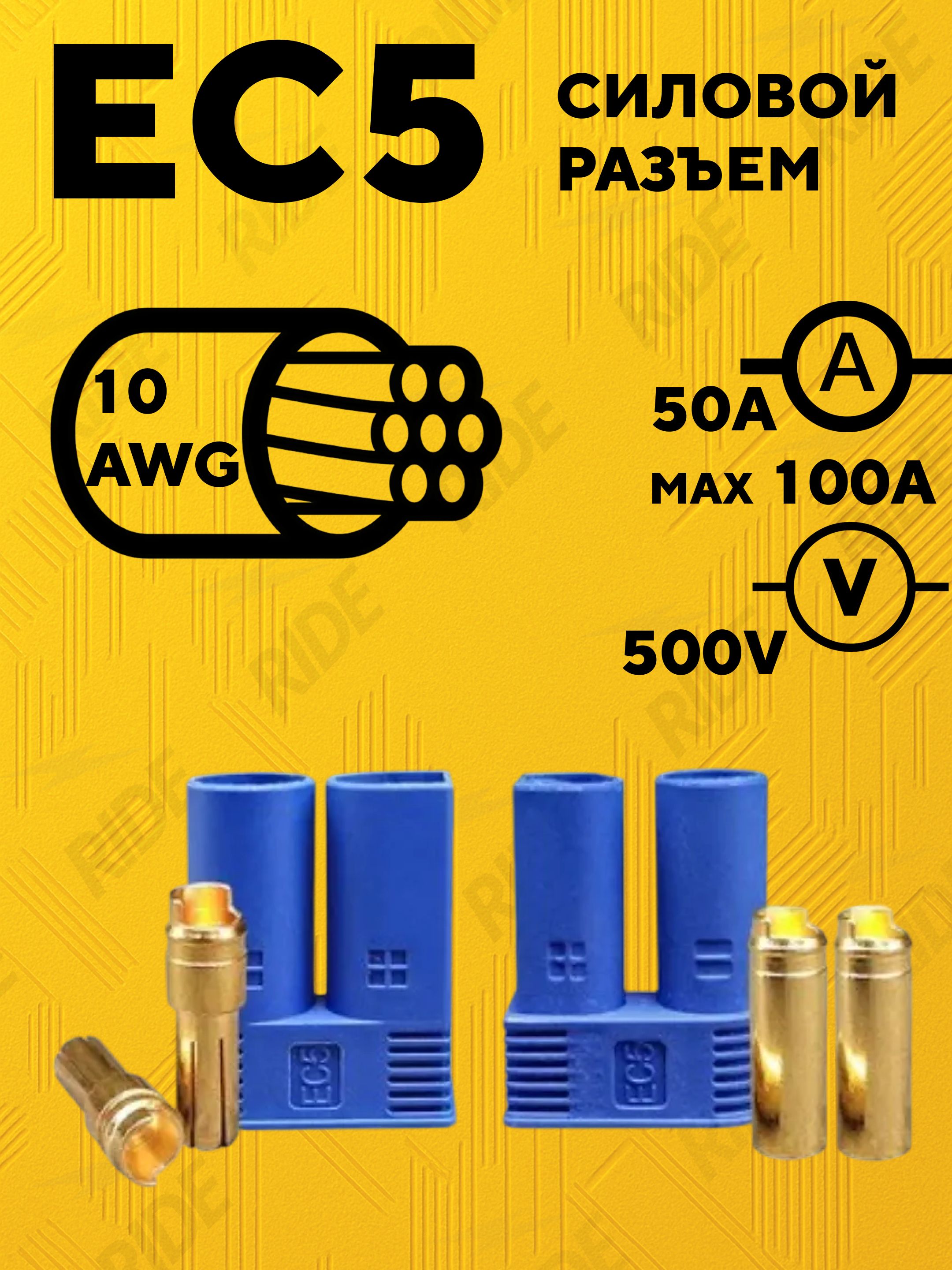

• Номинальный ток: 50 A
• Максимальный кратковременный ток: 100 A
• Номинальное напряжение: DC 500 V
• Рекомендуемое сечение провода: 10 AWG
• Материал контактов: медь
• Материал корпуса: PA (нейлон)
• Количество циклов подключения: до 3000

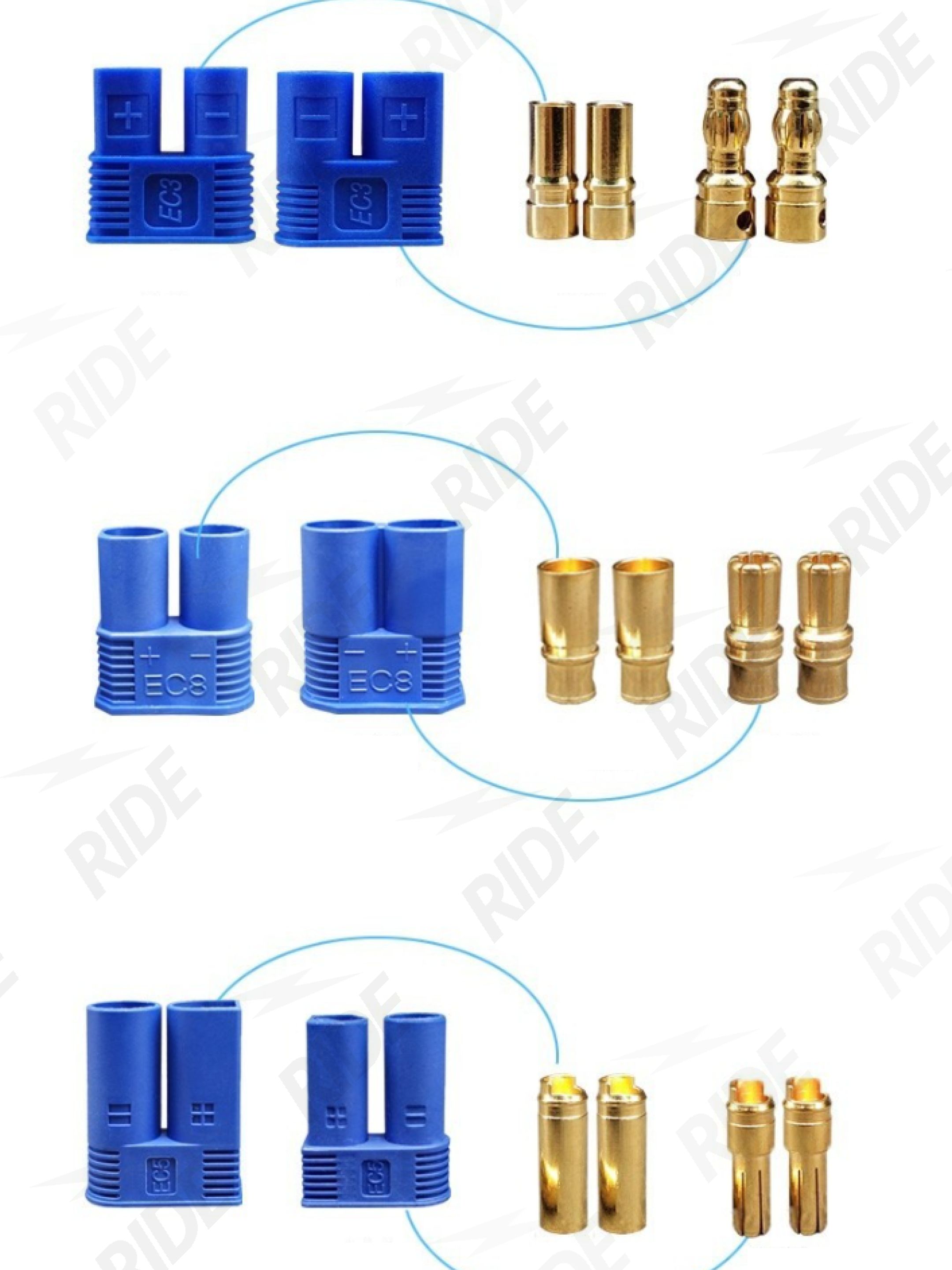

• Тип: комплект папа + мама
Конструкция и особенности:
• Увеличенный корпус (больше, чем EC3) — рассчитан на повышенную нагрузку
• Клиновидная конструкция для плотной и надёжной фиксации

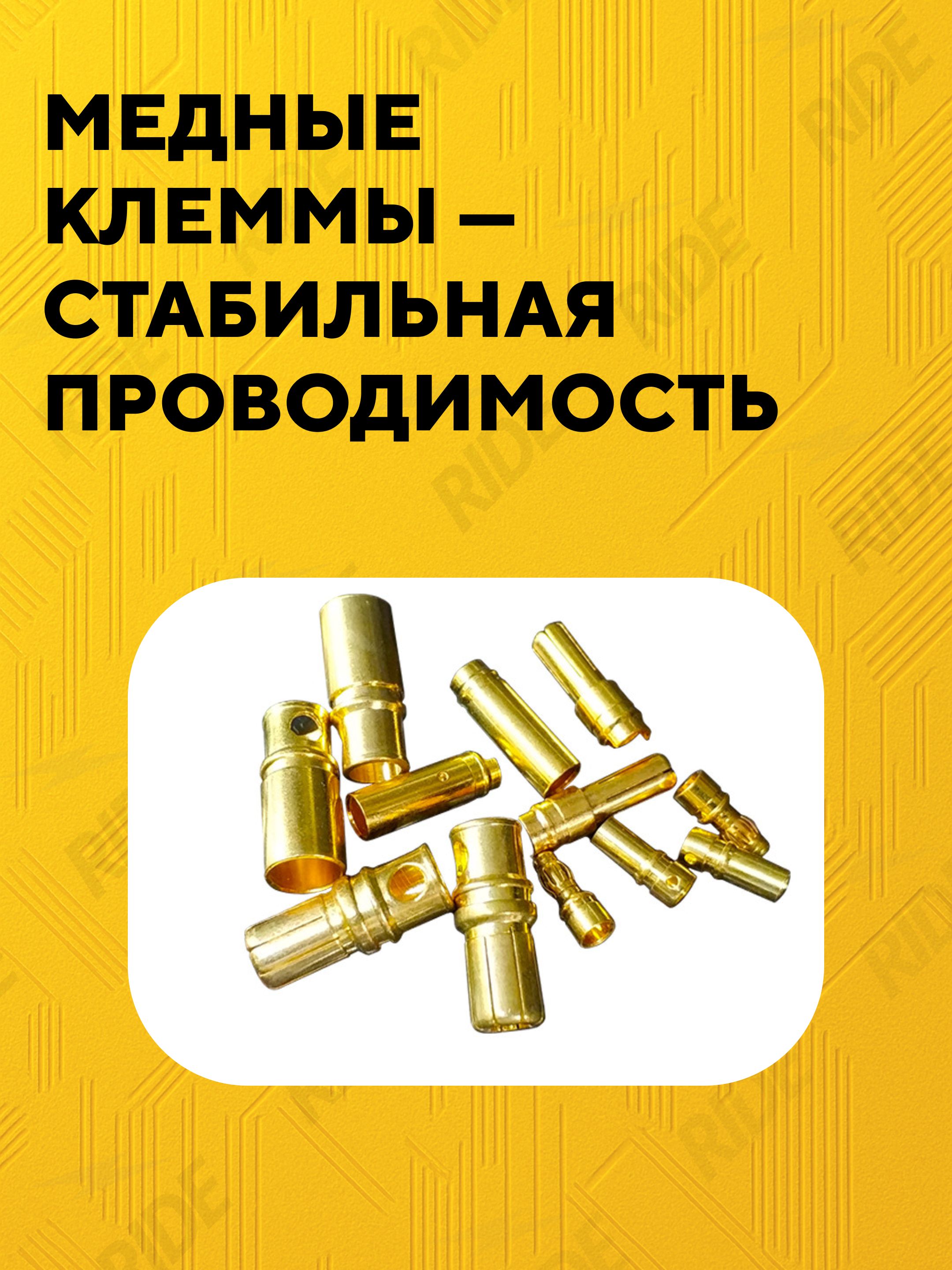

• Медные клеммы — стабильная проводимость и минимальные потери
• Защита от переполюсовки — контакты разной формы (круглая и полу-круглая) исключают неправильное подключение

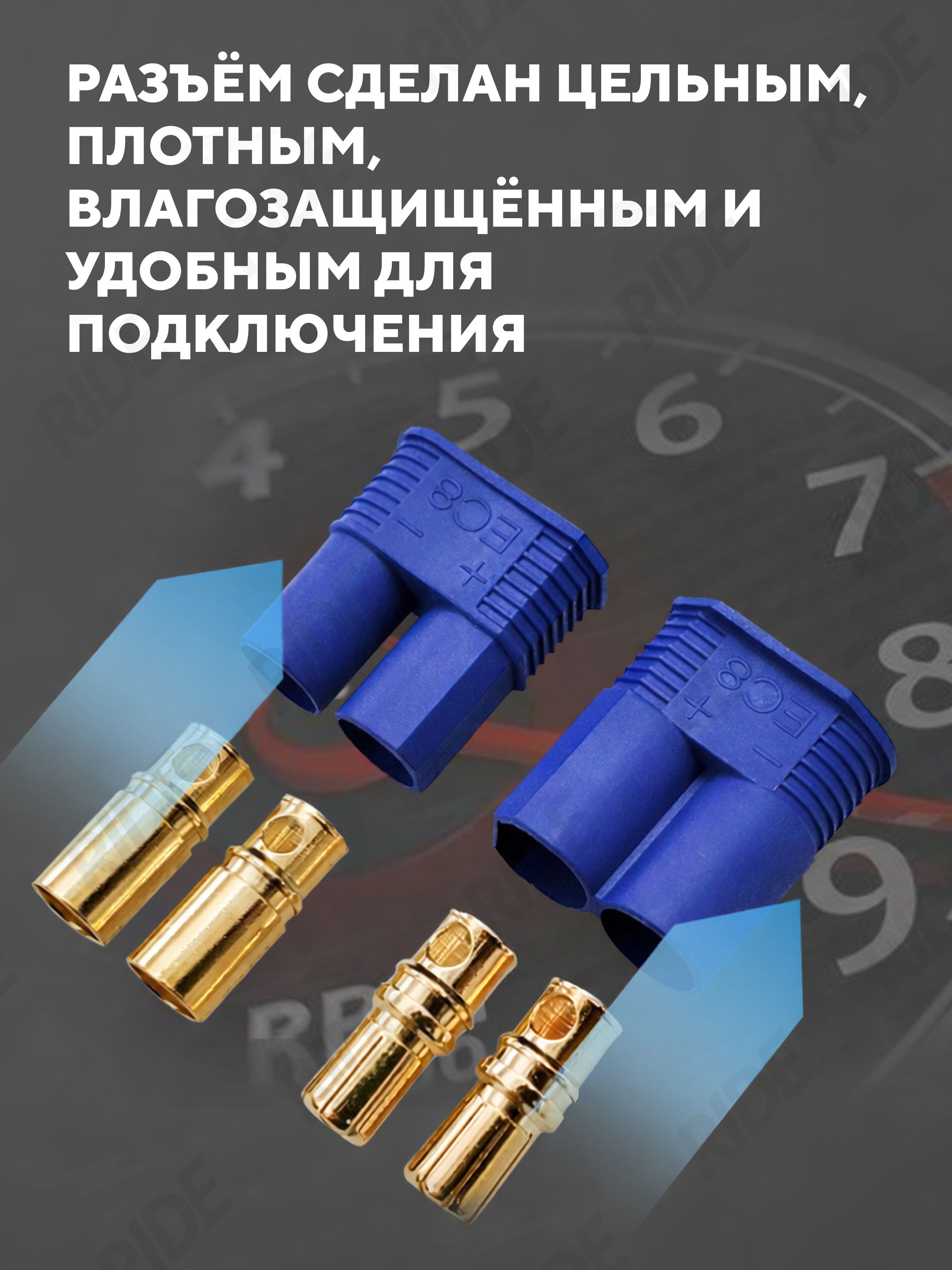

• Цельный плотный корпус — влагозащищённое соединение

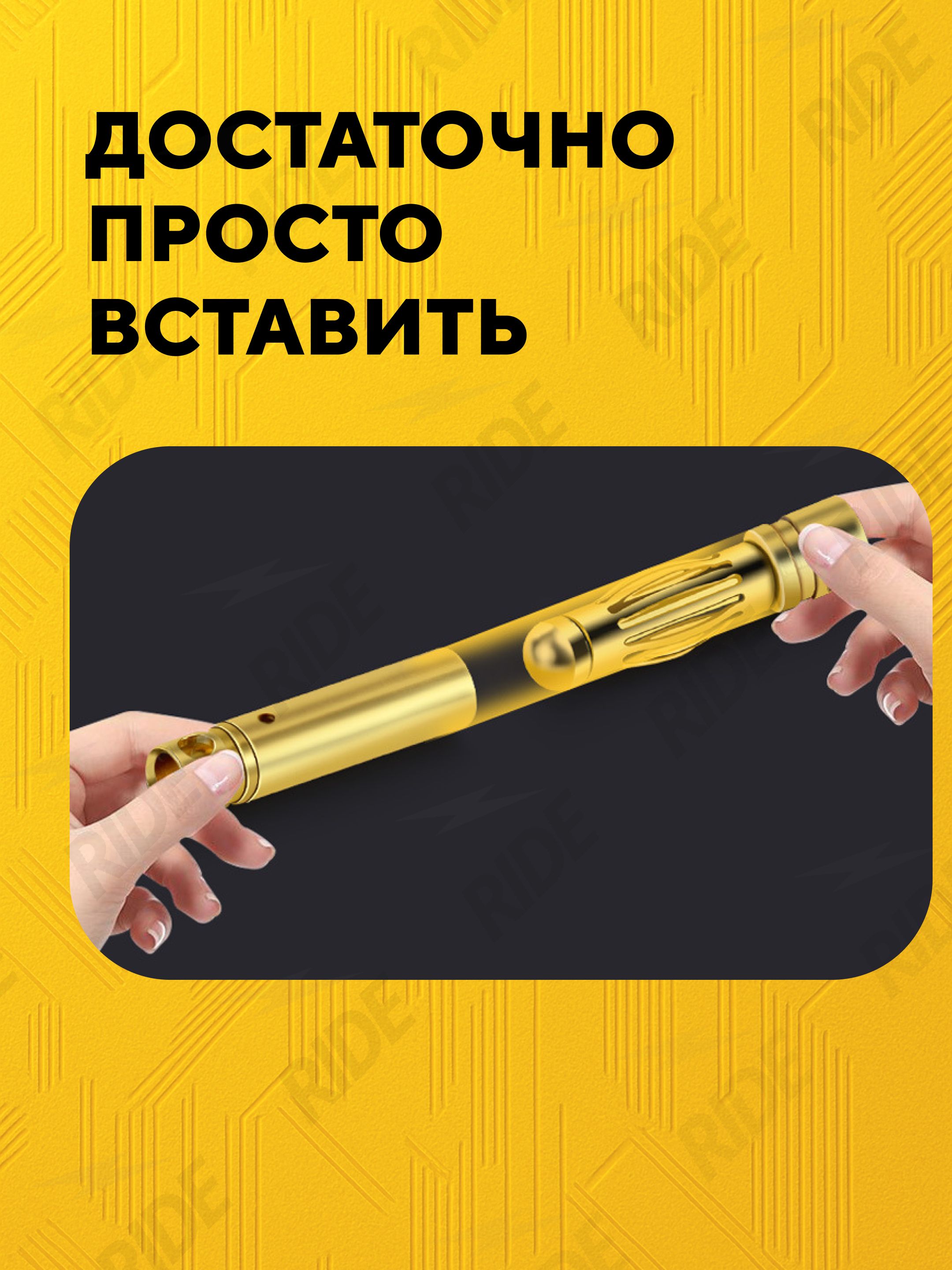

• Простая установка: клемма вставляется и защёлкивается в паз
Важно при установке:
При пайке не допускайте попадания припоя в посадочный паз.
Правильная последовательность монтажа:
Сначала припаять провод к клемме
Затем вставить клемму в корпус до щелчка
Если клемма не вставляется:
Возможные причины:
• Припой попал в паз (даже небольшое количество мешает установке)
• Неправильное направление запрессовки
• Недостаточное усилие — может потребоваться давление 10–20 кг
Разъём рассчитан на плотную посадку. Лёгкая установка означала бы слабую фиксацию под нагрузкой.
EC5 — надёжное решение для силовых соединений с высокой нагрузкой: аккумуляторные сборки, мощные контроллеры, зарядные системы и другое оборудование, где важны безопасность, токовая стабильность и долговечность соединения.
