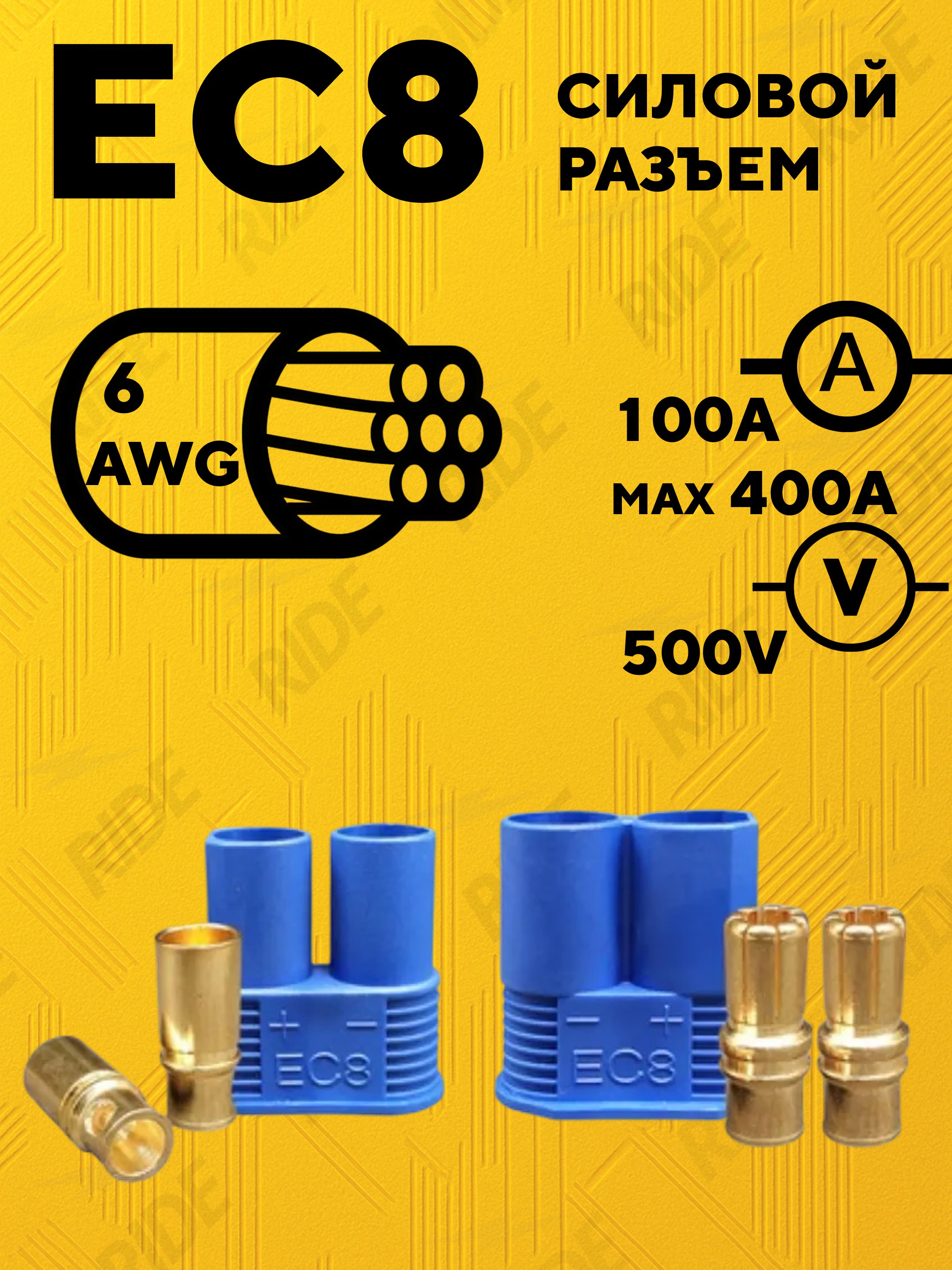

Разъём силовой EC8 M+F (папа + мама), 100A, 6AWG
Мощный силовой разъём увеличенного размера (больше EC5), предназначен для высокотоковых соединений. Подходит для кабеля 6 AWG и используется в системах с повышенной нагрузкой.

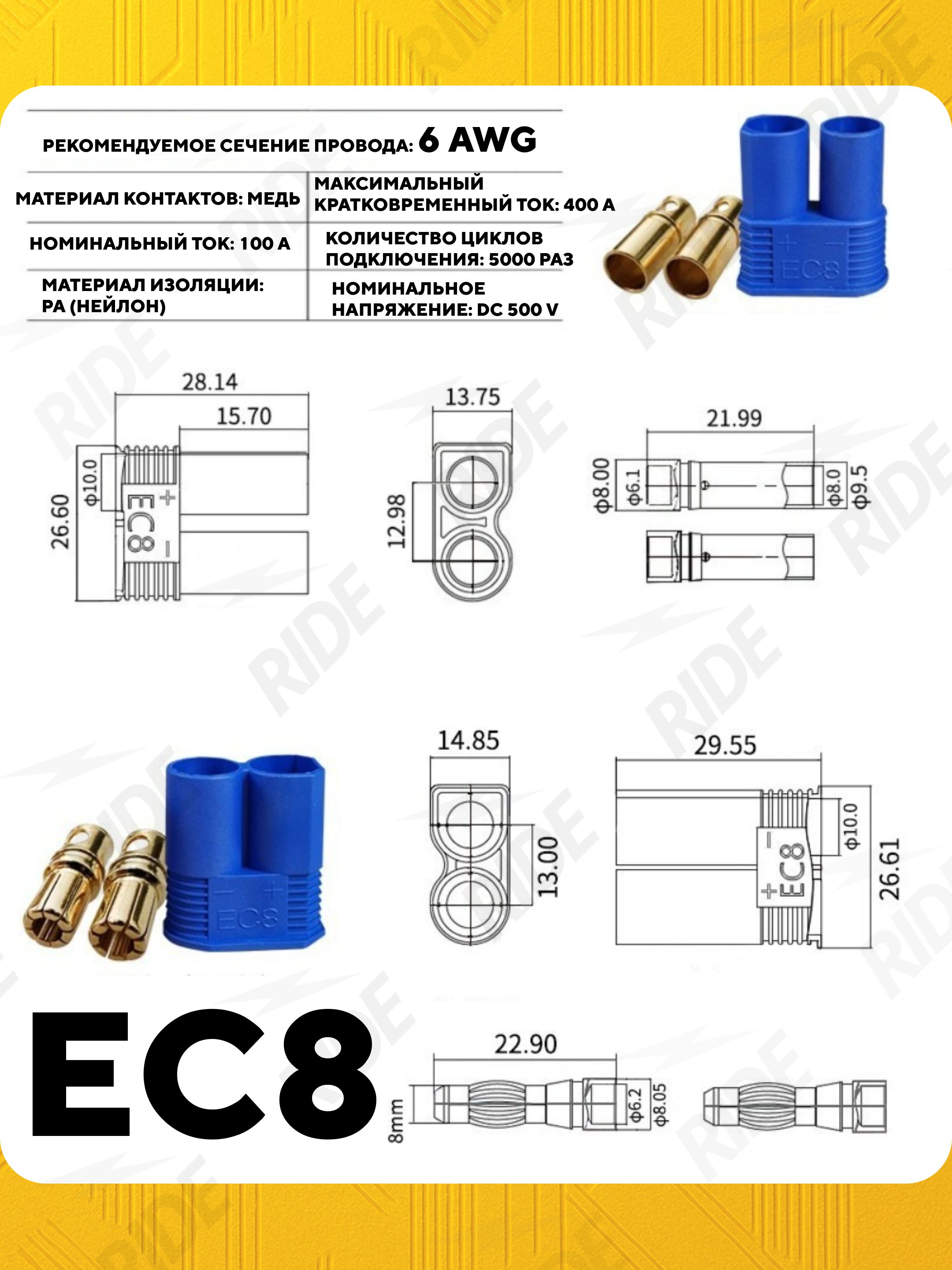

Технические характеристики:
• Номинальный ток: 100 A
• Максимальный кратковременный ток: 400 A
• Номинальное напряжение: DC 500 V
• Рекомендуемое сечение провода: 6 AWG
• Материал контактов: медь
• Материал корпуса: PA (нейлон)
• Количество циклов подключения: до 5000

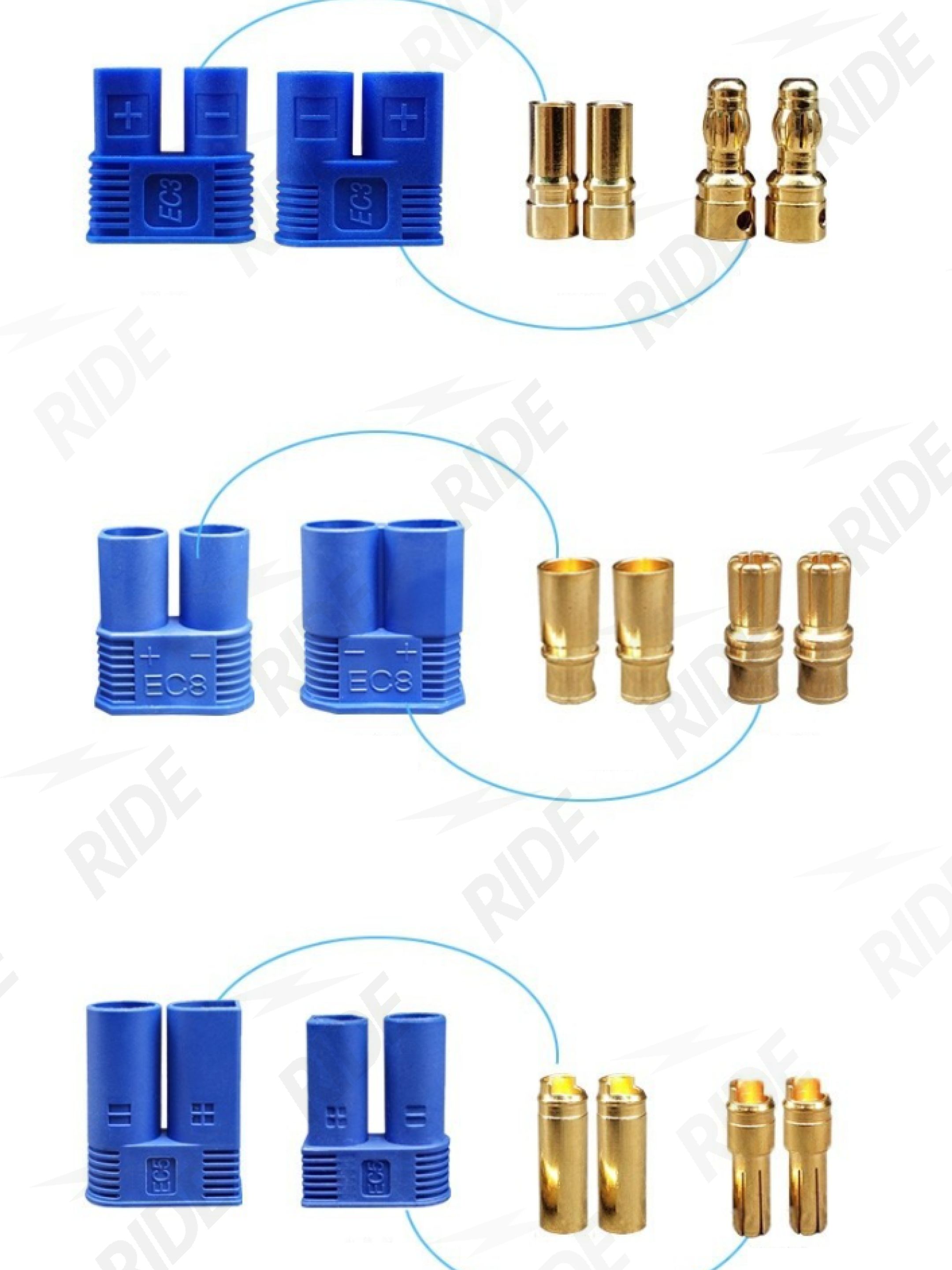

• Тип: комплект папа + мама
Конструкция и особенности:
• Увеличенный корпус (крупнее EC5) — рассчитан на экстремальные токовые нагрузки
• Клиновидная конструкция для сверхплотной фиксации

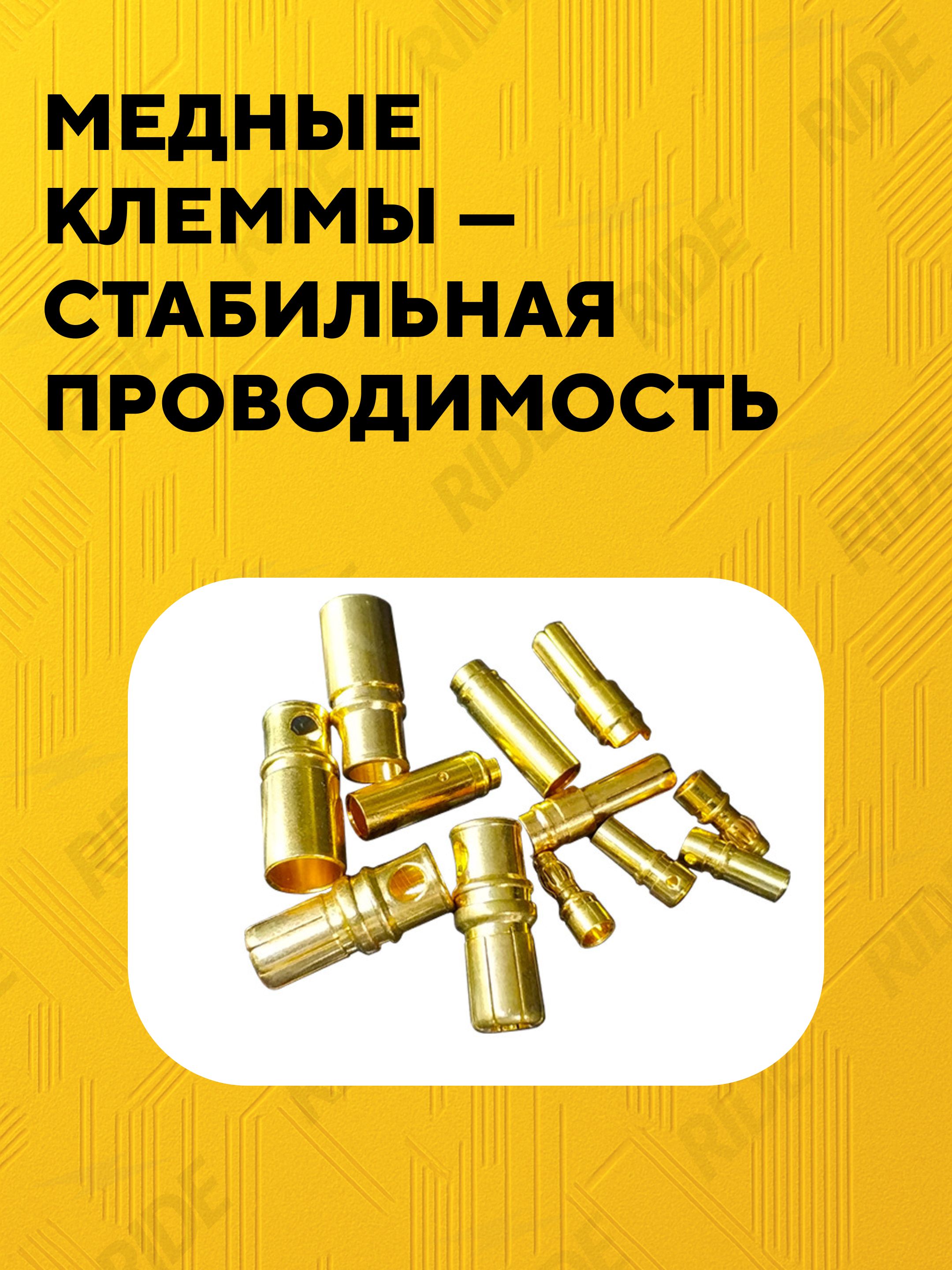

• Медные клеммы — высокая проводимость и минимальные потери

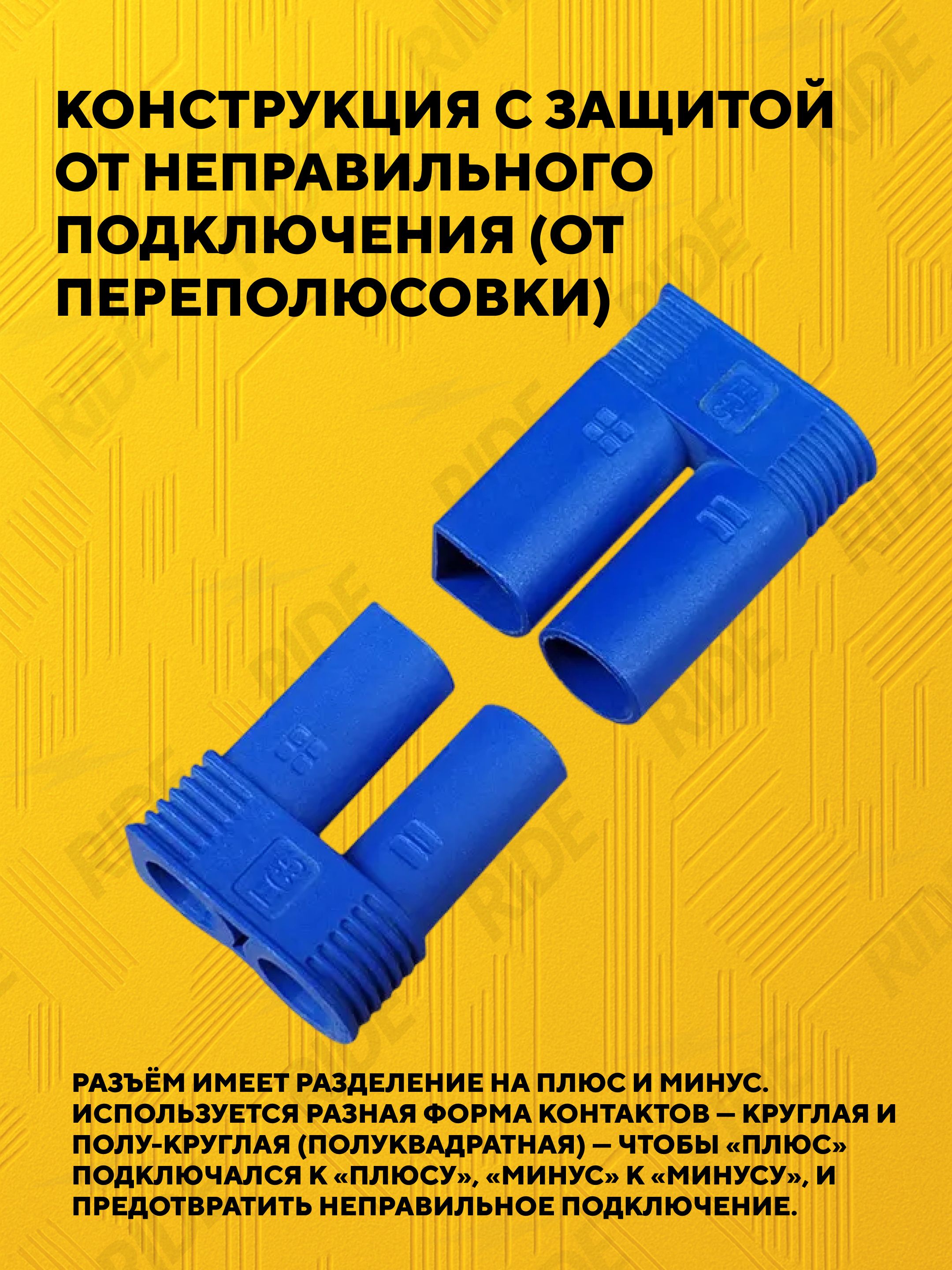

• Защита от переполюсовки — разная форма контактов (круглая и полу-круглая) исключает неправильное подключение

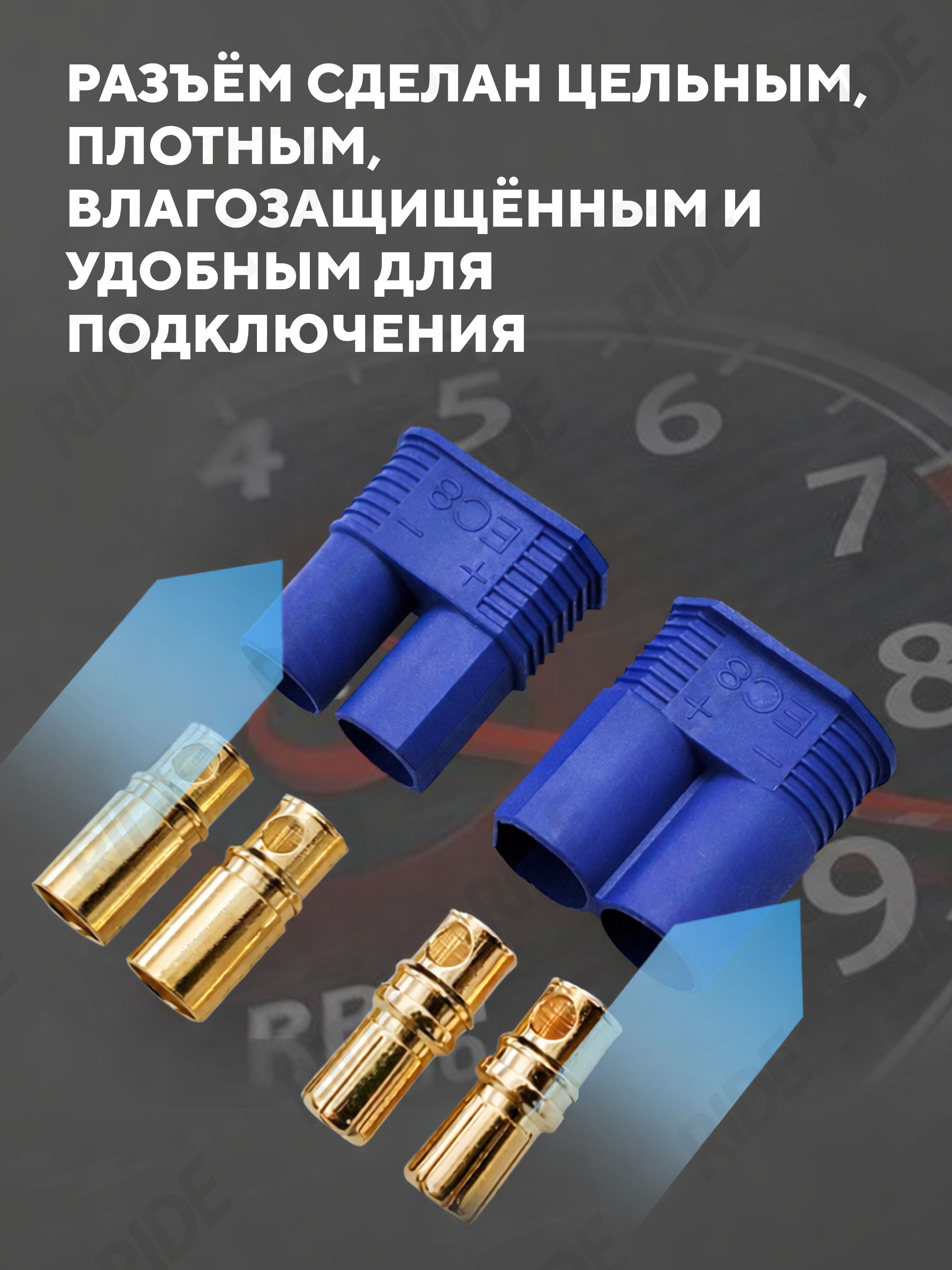

• Цельный, плотный и влагозащищённый корпус

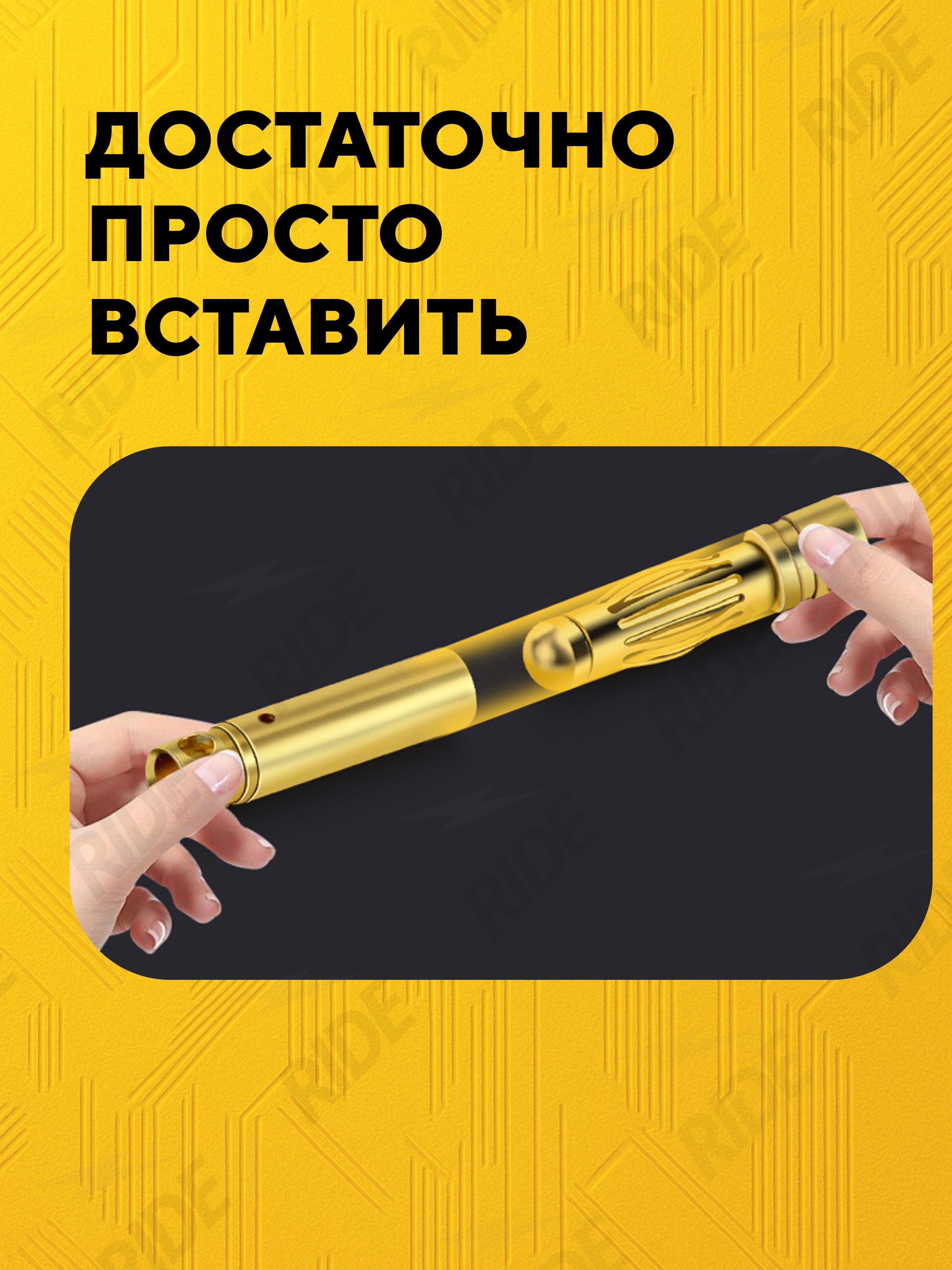

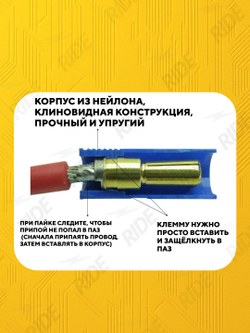

• Клемма вставляется в корпус и защёлкивается в паз
Важно при установке:
❗️ При пайке следите, чтобы припой не попадал в посадочный паз.
Правильная последовательность:
- Сначала припаять провод к клемме
- Затем вставить клемму в корпус до фиксации
Если клемма не вставляется, то возможные причины:
• Припой попал в паз
• Неправильное направление запрессовки
• Недостаточное усилие — может потребоваться давление 10–20 кг
Разъём рассчитан на плотную посадку. Лёгкая установка привела бы к ослаблению фиксации под нагрузкой.
EC8 — решение для высокомощных аккумуляторных сборок, тяговых систем и оборудования с большой токовой нагрузкой, где критичны надёжность, стабильность контакта и безопасность подключения.
