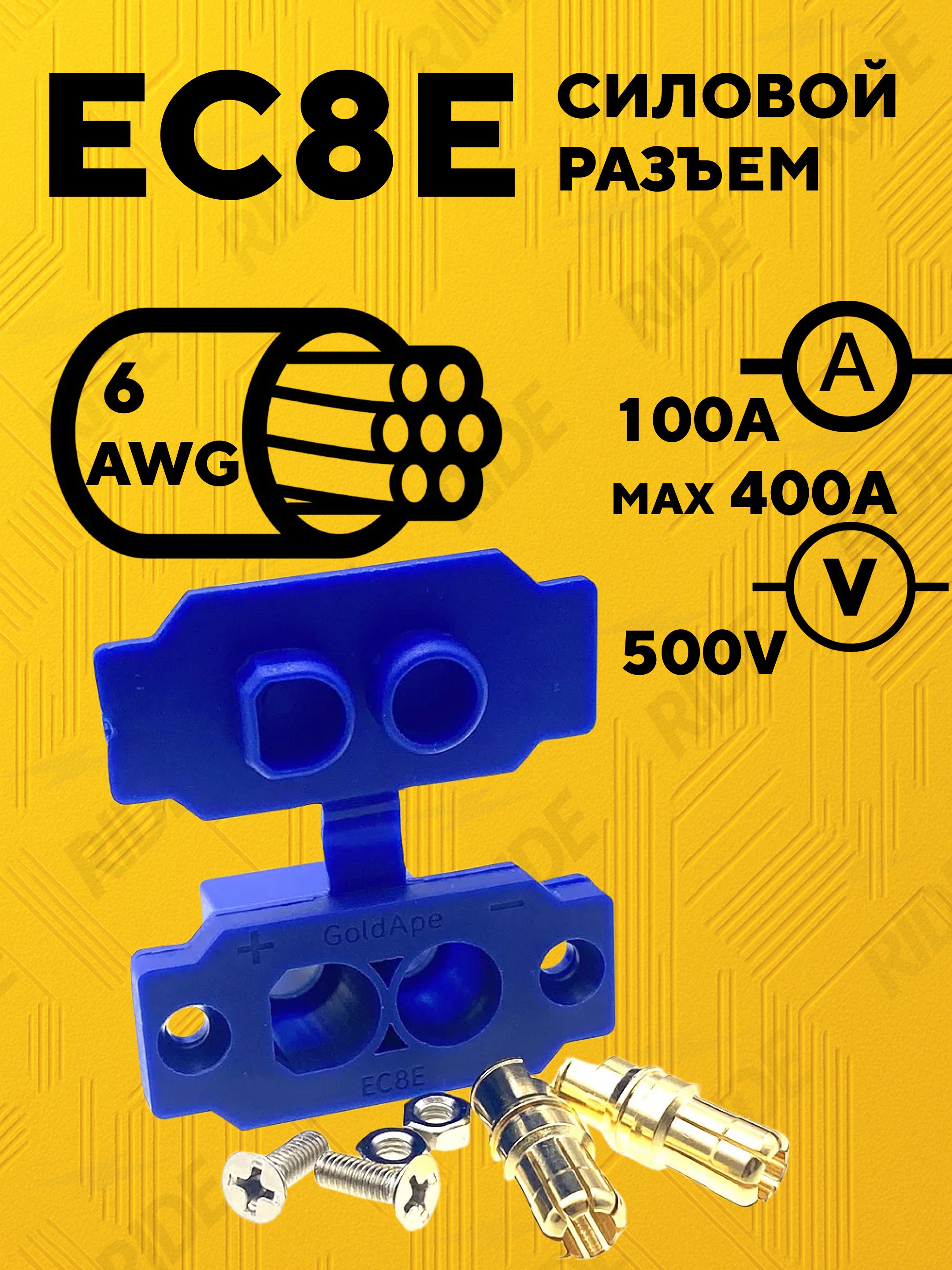

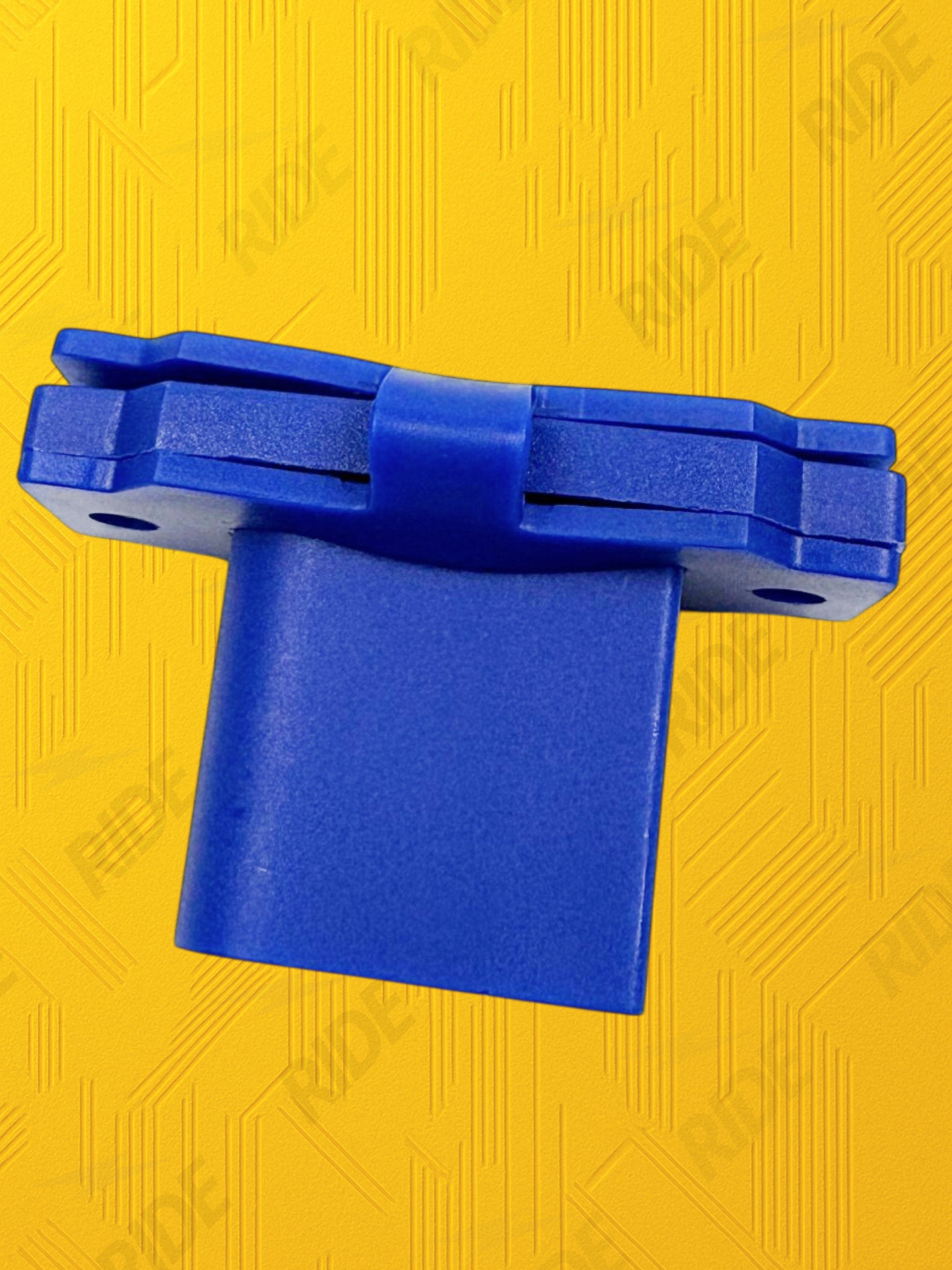

Разъём силовой EC8E на корпус с заглушкой 100A (6 AWG)
Мощный силовой разъём увеличенного размера для высокотоковых соединений. Предназначен для монтажа на корпус оборудования и обеспечивает надёжное подключение кабелей большого сечения. Разъём крупнее стандартного EC5 и рассчитан на работу в системах с повышенной токовой нагрузкой.
Подходит для аккумуляторных систем, тягового оборудования, источников питания и других устройств, где требуется стабильный контакт и высокая проводимость.

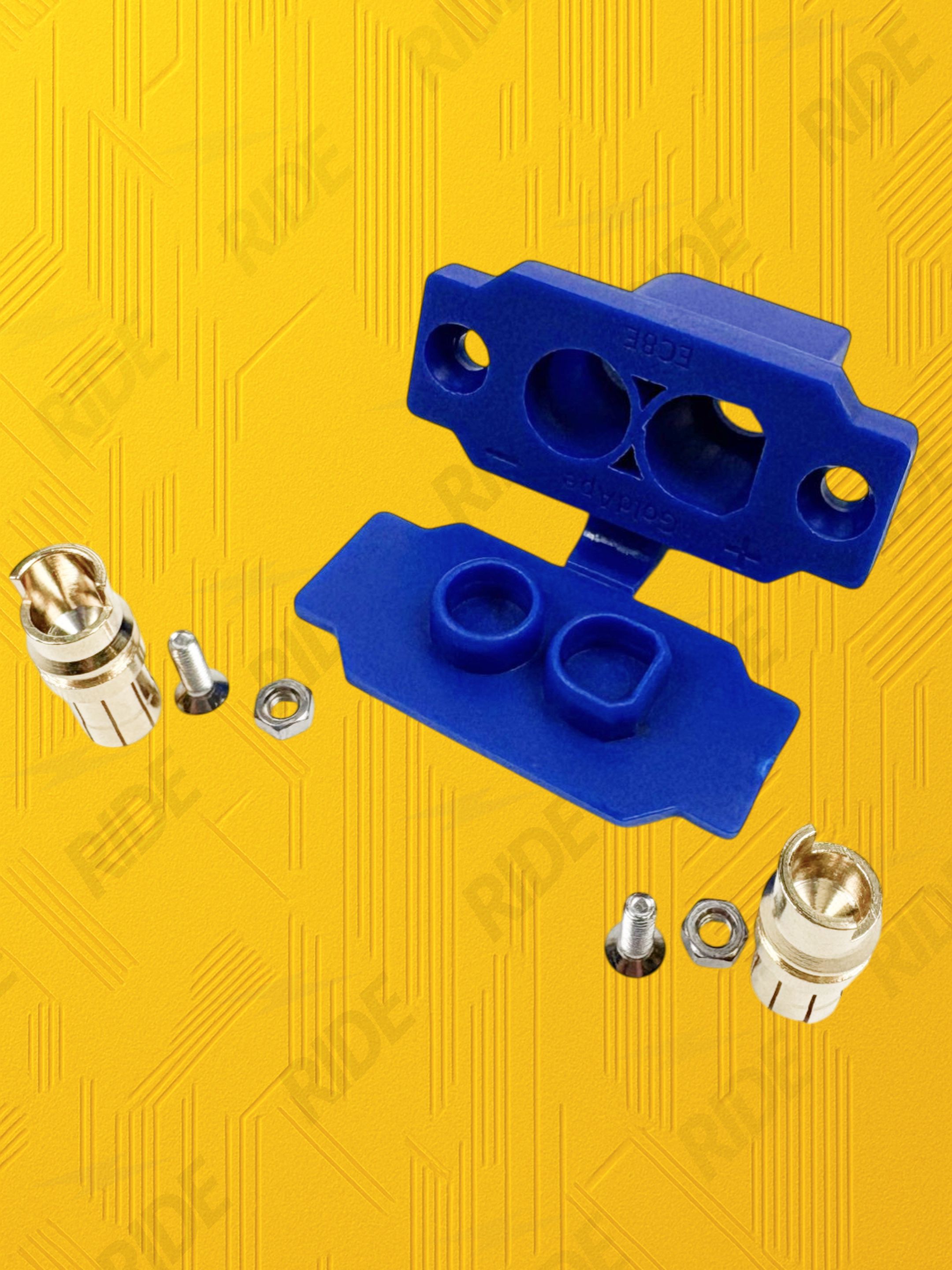

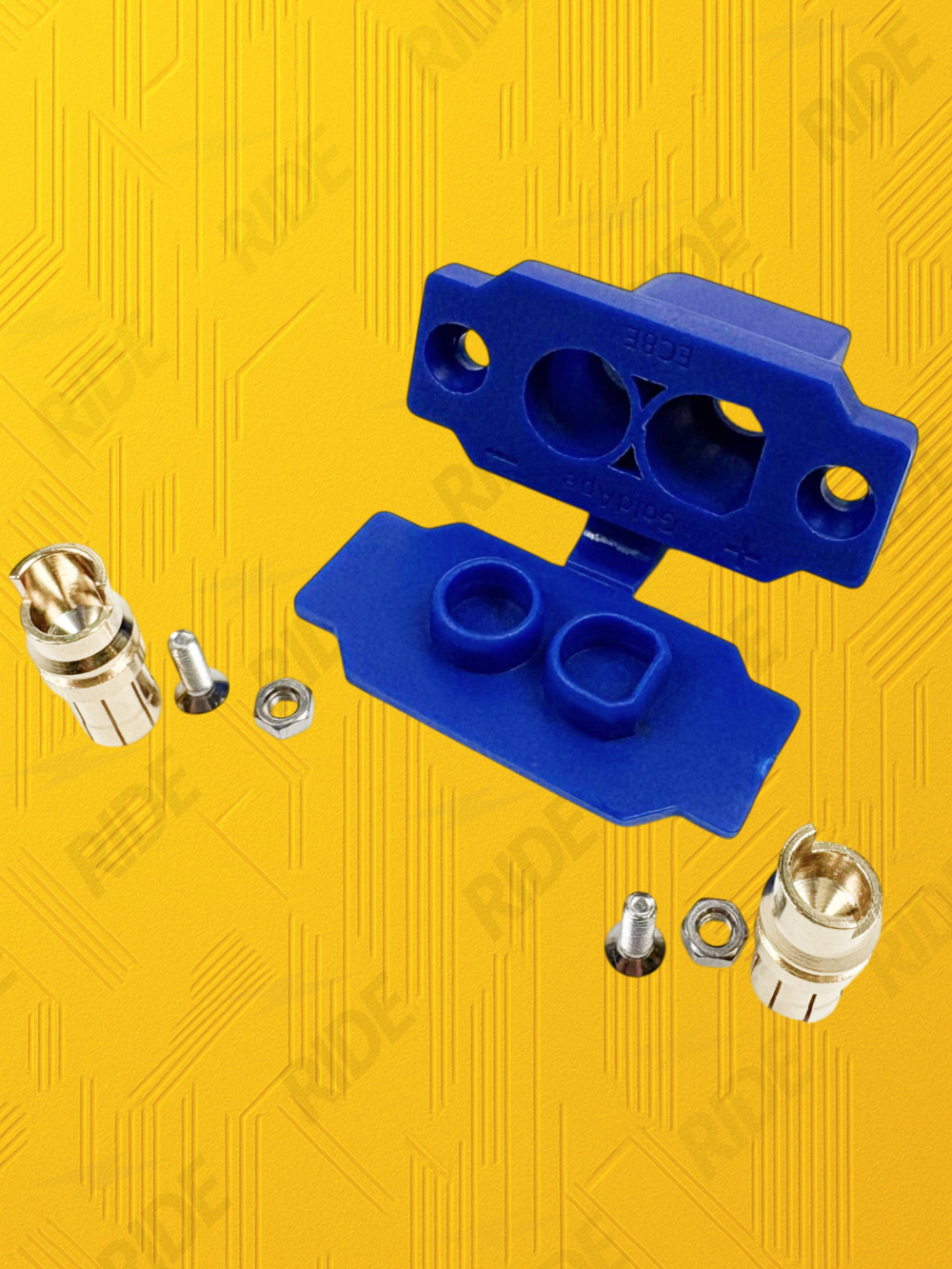

Комплектация

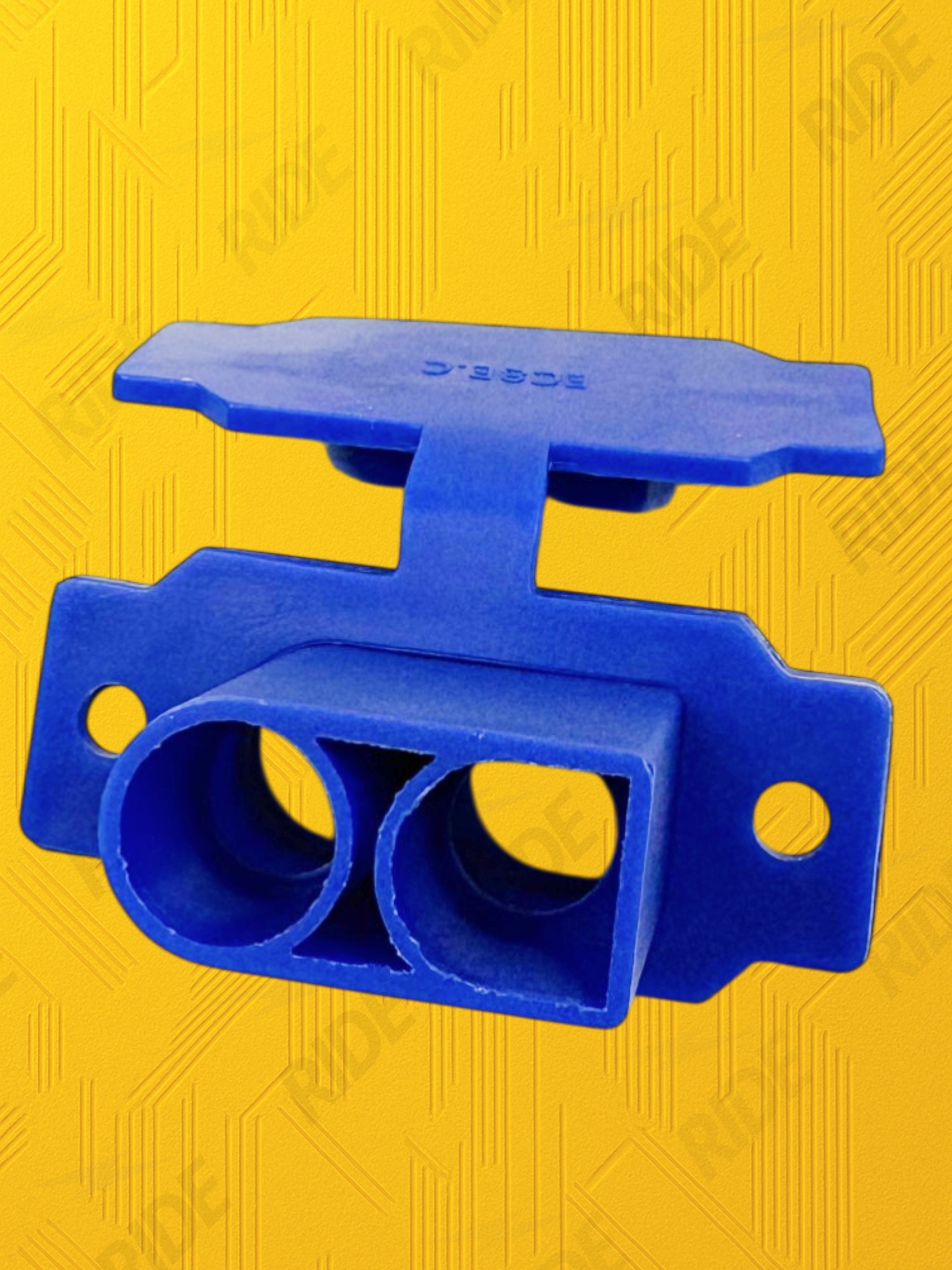

• Разъём EC8E-M (папа) для монтажа на корпус

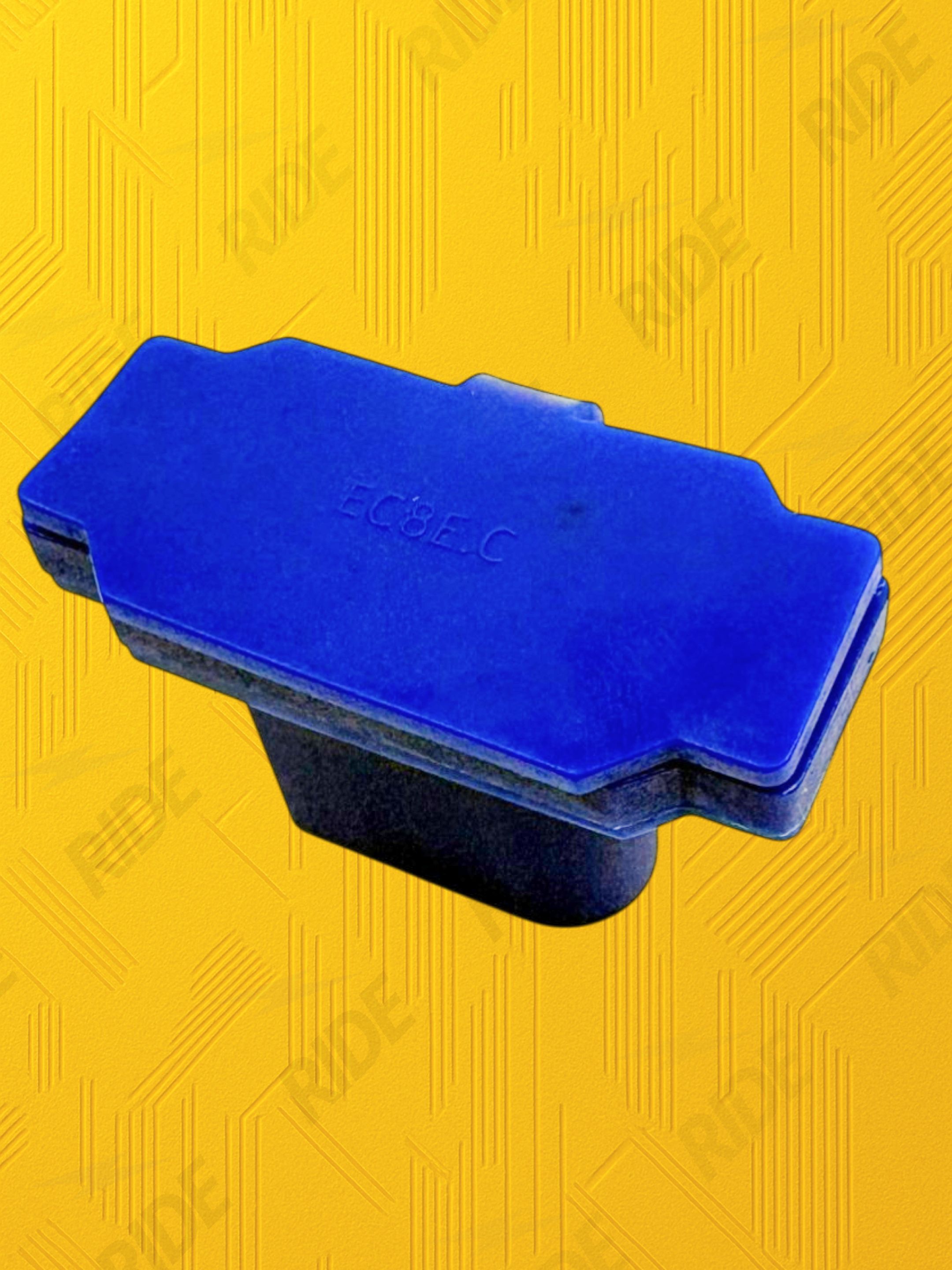

• Защитная заглушка
• Крепёж для установки на корпус
Технические характеристики
• Номинальный ток: 100 A
• Максимальный кратковременный ток: до 400 A
• Номинальное напряжение: DC 500 V
• Рекомендуемое сечение провода: 6 AWG
• Материал контактов: медь
• Материал корпуса: PA (нейлон)
• Количество циклов подключения: до 5000
Конструкция и особенности
• Увеличенный корпус — больше стандартного EC5, рассчитан на высокие токовые нагрузки
• Клиновидная конструкция — обеспечивает плотную фиксацию соединения

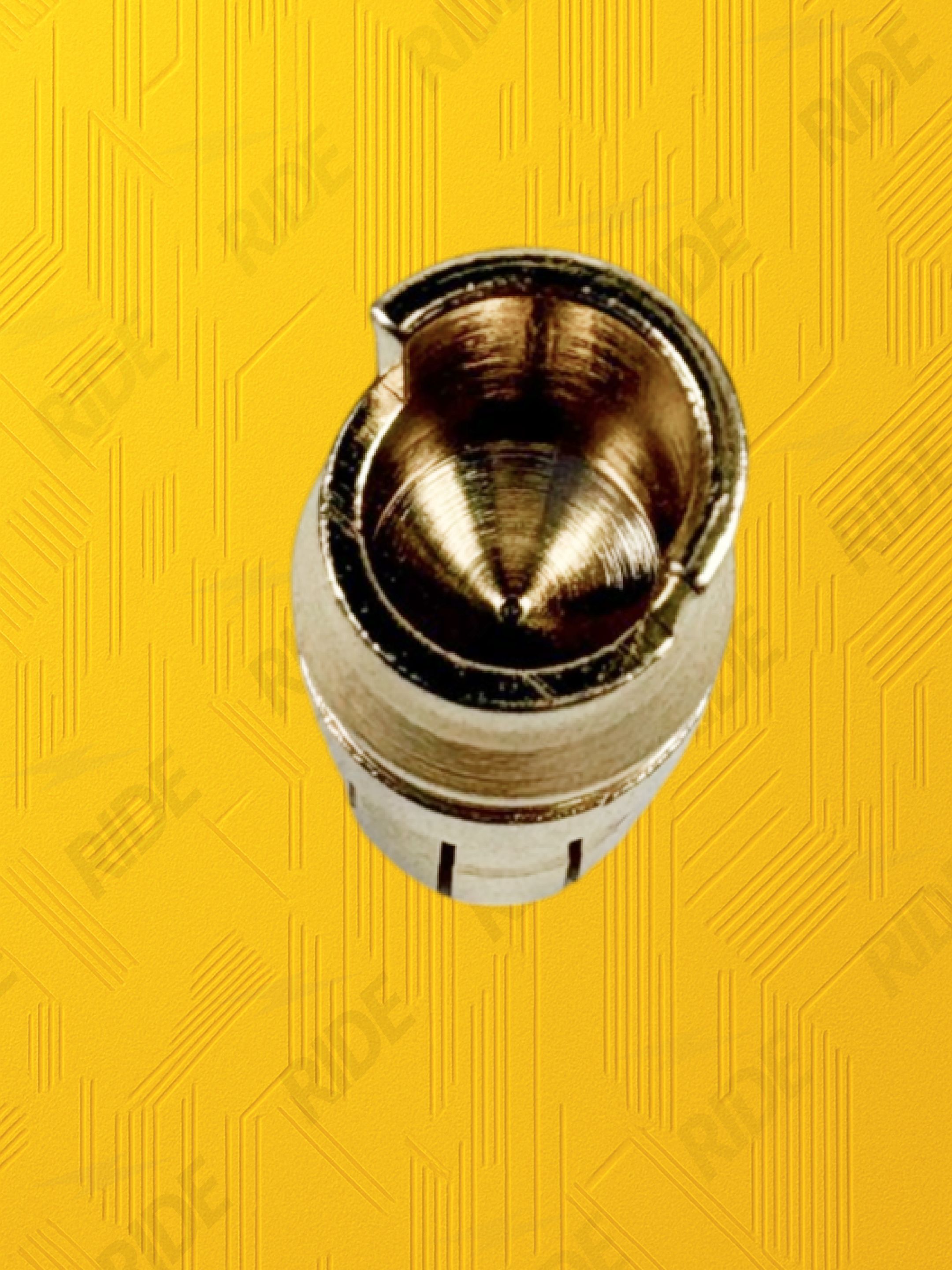

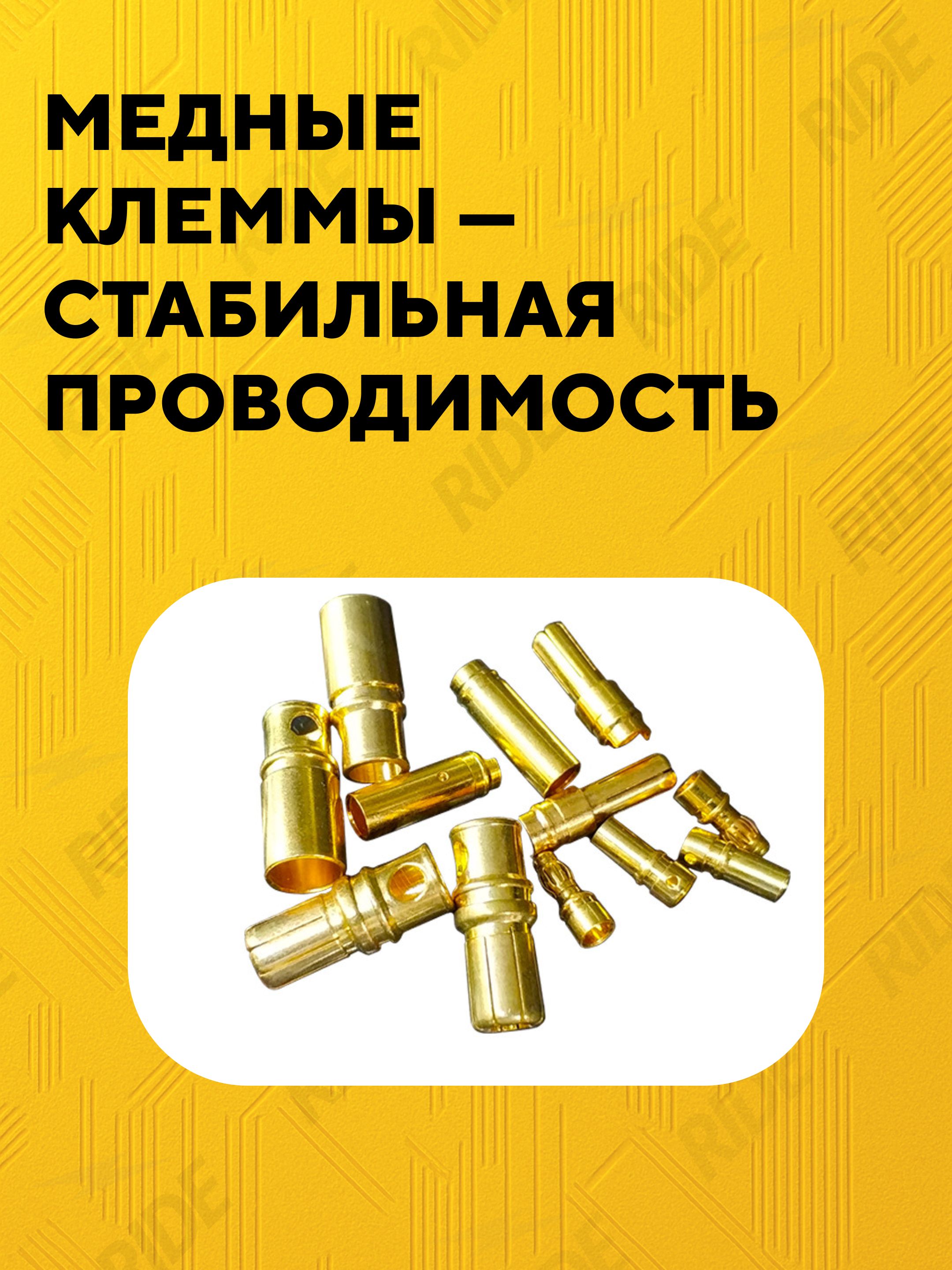

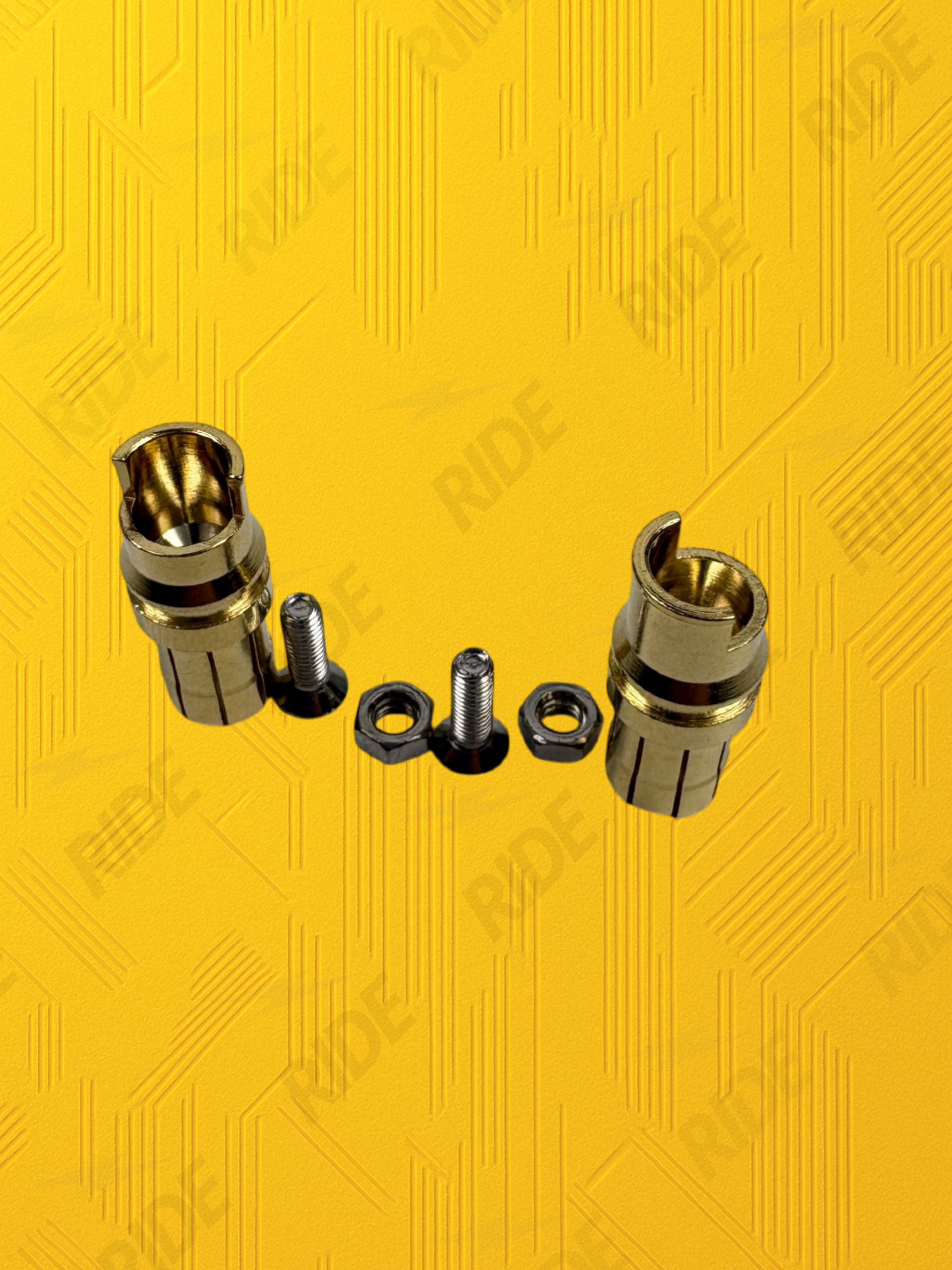

• Медные клеммы — высокая проводимость и минимальные потери
• Защита от переполюсовки — разная форма контактов исключает неправильное подключение
• Прочный и плотный корпус с хорошей механической защитой
• Клемма устанавливается в корпус до фиксации защёлкой

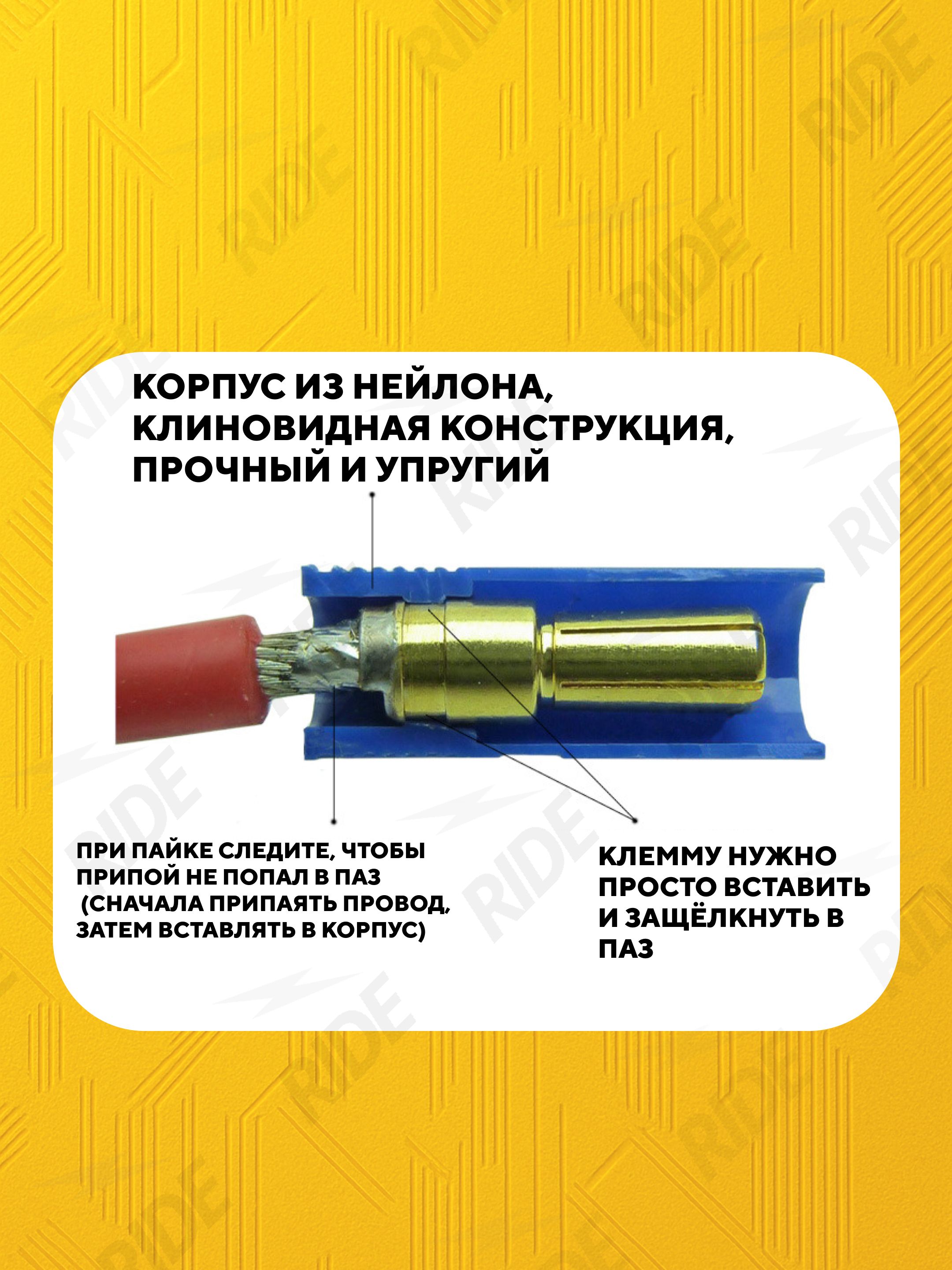

Важно при установке
При пайке необходимо следить, чтобы припой не попадал в посадочный паз корпуса.
Правильная последовательность монтажа:
Припаять провод к клемме
Вставить клемму в корпус до фиксации
Если клемма не вставляется, возможные причины:
• припой попал в посадочный паз
• клемма вставляется в неправильном направлении
• требуется большее усилие при установке (иногда до 10–20 кг)
Плотная посадка является конструкционной особенностью разъёма и обеспечивает надёжную фиксацию даже при высокой токовой нагрузке.
Разъём EC8 используется в мощных аккумуляторных сборках, тяговых системах, источниках питания и другом оборудовании, где важны надёжность контакта, стабильность соединения и безопасность работы.
